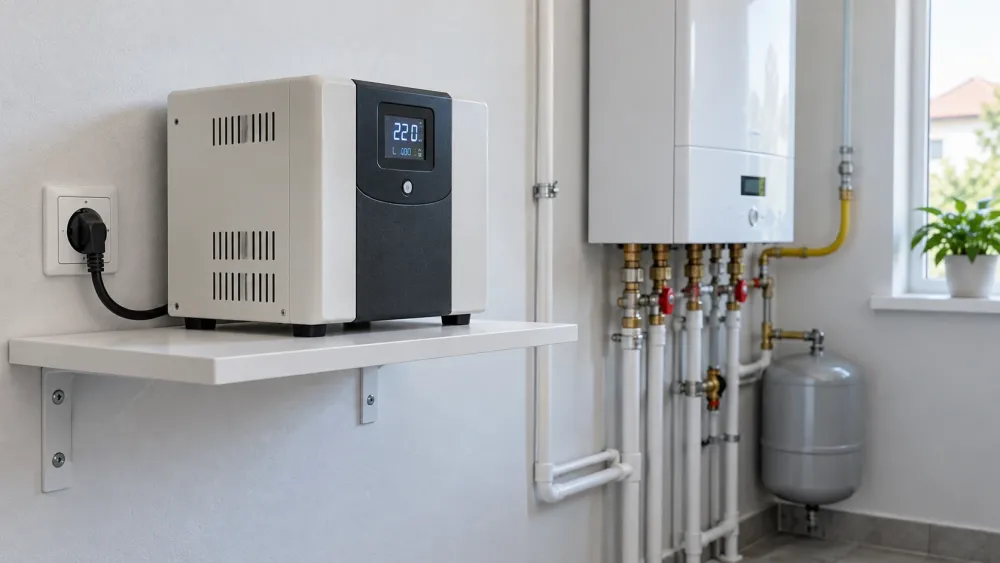

Як вибрати стабілізатор напруги для дому й котла
Увечері напруга падає, котел іноді видає помилку, а сусід радить узяти стабілізатор «на п'ять кіловат і забути». Для одного котла це може виявитися зайвою покупкою. Для будинку з насосом, бойлером і кухнею тієї самої потужності інколи вже замало. Починати потрібно не з цифри на корпусі, а з того, що відбувається в мережі та яку техніку ви хочете залишити в роботі.
Поширена плутанина починається ще до купівлі: світло зникає на дві години, а людина шукає прилад, який «зробить нормальні 220». Стабілізатору в цей час просто нізвідки брати енергію. Він допомагає за відхилень наявної напруги, але не запасає електрику й не ремонтує проводку. Тому спочатку відокремимо проблему мережі від завдання резервного живлення, а потім порахуємо навантаження для котла чи будинку.
Стабілізатор, реле чи ДБЖ: спочатку визначте завдання
Якщо електрика є, але напруга регулярно виходить за допустимі для техніки межі, розглядають стабілізатор. Якщо потрібно пережити відключення світла, потрібне джерело з акумулятором. Це різні завдання, хоча в одному ДБЖ можуть поєднуватися резервне живлення та корекція напруги.
| Пристрій | Що робить | Чого не чекати |
|---|---|---|
| Реле напруги | Відключає навантаження за виходу за встановлені межі, потім повертає живлення із затримкою | Не перетворює низьку напругу на нормальну |
| Стабілізатор | Коригує напругу в робочому діапазоні, відключається за недопустимих умов | Не підтримує роботу після зникнення мережі |
| ДБЖ з акумулятором | Дає резерв живлення; можливості стабілізації залежать від схеми та моделі | Не кожен ДБЖ підходить до насоса, котла чи тривалої автономії |
Наприклад, котел працює нормально до відключення світла. Купівля лише стабілізатора цю проблему не розв'яже. Тоді порівнюйте джерела безперебійного живлення, що підходять за формою напруги, потужністю та батареєю. А якщо в розетці напруга тижнями знижена, просте реле відключатиме техніку, але не дасть їй працювати від такої мережі.
Що дізнатися про мережу перед купівлею
Одного вимірювання вдень замало. Коли ввечері вмикаються плити, опалення й насоси, умови можуть змінитися. Потрібні мінімум і максимум за характерний період, тривалість відхилень та розуміння, просідає весь ввід чи лише одна лінія. Вимірювання у щиті й перевірку з'єднань доручайте електрикові. Для побутового спостереження можна використовувати справний розетковий прилад із відповідними параметрами, не відкриваючи розетки й корпуси.
Запишіть, коли виникає проблема. Під час запуску власного насоса? Коли вмикається чайник? Лише в одній кімнаті? Якщо гріється вилка, чути тріск, пахне ізоляцією або блимає світло одразу на кількох лініях, не намагайтеся вилікувати це стабілізатором. Припиніть використання підозрілого кола та викличте фахівця; за диму чи займання звертайтеся до аварійних служб.
Ще подивіться паспорт самої техніки. Деяким блокам живлення дозволений широкий вхідний діапазон, і окремий стабілізатор їм не завжди потрібен. Для котла вимоги можуть бути іншими. Напис «220 В» у старій назві категорії та «230 В» у новому паспорті не замінює перевірку допустимого діапазону конкретного споживача.
Вт і ВА: чому стабілізатор 1000 не обов'язково на 1000 Вт
Активну потужність зазначають у ватах, повну у вольт-амперах. Підбирати апарат потрібно з дотриманням обох обмежень, якщо виробник наводить обидва. Не можна автоматично замінити ВА на Вт або завжди множити на один і той самий коефіцієнт.
За відомого коефіцієнта потужності PF повну потужність навантаження оцінюють як S = P / PF. Для умовного приладу 200 Вт із PF 0,7 вийде близько 286 ВА. Це розрахунок для заданих умов, а не універсальний коефіцієнт для всіх котлів. В електроніки та двигуна характер споживання різниться; якщо потрібних даних немає, уточнюйте їх у виробника або вимірюйте відповідним приладом.
Важлива дрібниця: 24 кВт на газовому котлі зазвичай означають теплову потужність, не електричне споживання плати й насоса. Для стабілізатора потрібна електрична потужність із паспорта. В електричного котла нагрівачі живляться від мережі, тому там зовсім інший масштаб навантаження.
Подивіться на реальні моделі: у Vitals SRV-500sv заявлені 300 Вт номінальної потужності та 500 ВА максимальної, у Vitals Master STF-1000sf відповідно 600 Вт і 1000 ВА. Число в назві не дає права підключати стільки ж ватів. Можливість запуску двигуна перевіряють окремо від цих двох рядків.
Як порахувати навантаження та запас
Візьміть аркуш паперу й випишіть лише техніку, яку справді підключите до стабілізатора. Якщо це котел, навіщо додавати туди телевізор із вітальні? Навпроти кожного приладу запишіть робоче споживання, пусковий режим за його наявності та час одночасної роботи. Не знаєте потужності насоса? Краще залишити запитання й знайти його паспорт, ніж підставити перше число з інтернету.
Припустімо, у котла електричне споживання 130 Вт, окремий насос бере 60 Вт, автоматика ще 10 Вт. Виходить 200 Вт у звичайній роботі. Якщо для попереднього підбору закласти 30% запасу, орієнтир становитиме 260 Вт. Але це ще не відповідь «беріть 300 Вт»: окремо перевіряються повна потужність у ВА, запуск насоса та доступна потужність стабілізатора за вашої мінімальної напруги.
Вбудований насос не рахуйте вдруге, якщо він уже входить до паспортного споживання котла. І навпаки: насос теплої підлоги в іншій кімнаті не зникає з розрахунку лише тому, що його не видно біля котла. Заодно вирішіть, хто стежитиме, щоб згодом у вільну розетку не підключили обігрівач.
Для всього будинку уявіть найбільш завантажений звичайний вечір. На кухні працює духовка, гріє бойлер, вмикається насос, хтось ставить чайник. Важливий саме збіг навантажень, а не кількість кімнат. Якщо для економії ви виключаєте частину потужної техніки із захищеної групи, це має бути відображено у схемі, а не триматися на обіцянці «не вмикати разом». Потужність вводу й допустимий струм проводки також обмежують вибір. Не можна збільшувати ввідний автомат заради потужнішого стабілізатора без перевірки лінії та погодженого рішення електрика. Запас апарата не створює додаткової виділеної потужності.
Робочий діапазон і потужність за низької напруги
У двох пропозиціях написано «від 100 В» і «від 140 В». Першу хочеться одразу назвати кращою. Не поспішайте: ці цифри можуть стосуватися різних умов. Один виробник показує діапазон, у якому зберігається заявлена точність, інший окремо наводить граничну межу до відключення. Між ними прилад іноді продовжує працювати, але вже не з тим навантаженням або точністю, на яку ви розраховували. Порівнюйте однакові рядки паспорта.
Коли вхідна напруга знижується, для тієї самої вихідної потужності потрібен більший вхідний струм. Наприклад, для умовного навантаження 1000 Вт за ККД 0,95 та вхідного PF близько одиниці вийде приблизно 4,6 А від 230 В і 6,6 А від 160 В. У реального апарата значення залежать від схеми й навантаження, але сенс зрозумілий: слабкій лінії не стає легше.
Тому в багатьох стабілізаторів допустима вихідна потужність зменшується за просідання. Шукайте графік або таблицю залежності навантаження від вхідної напруги. Якщо модель на 5 кВт за ваших умов допускає лише 3 кВт, саме 3 кВт і будуть обмеженням для тривалої роботи. Ці числа наведені як приклад читання графіка, не характеристика всіх п'ятикіловатних моделей.
Практичне запитання продавцеві звучить так: «У мене ввечері 160 В, одночасно працюють ось ці прилади. Яке тривале навантаження ваша модель допускає за такого входу?» Попросіть показати відповідь у паспорті або таблиці виробника. Просто широкий діапазон на коробці відповіді не дає. Якщо стабілізатор під час кожного запуску насоса переходить у захист, опаленню від його дисплея мало користі: потрібно переглянути розрахунок, пускові умови та стан лінії.
Релейний, сервопривідний, електронний чи інверторний
Тип потрібен для розуміння поведінки, а не для автоматичного вибору найдорожчого. Порівнюйте конкретні параметри: точність, швидкість корекції, перевантажувальну здатність, шум і обслуговування. У різних моделей одного типу вони помітно відрізняються.
| Тип | Особливість | Що перевірити |
|---|---|---|
| Релейний | Перемикає ступені трансформатора реле; зазвичай доступніший за ціною | Крок корекції, клацання, ресурс перемикань і вимоги навантаження |
| Сервопривідний | Плавне регулювання з механічним приводом | Швидкість за різких змін, обслуговування рухомого вузла |
| Тиристорний або симісторний | Напівпровідникове перемикання без механічних контактів реле | Кількість ступенів, точність, нагрівання, вентилятор і допустимий пуск |
| Інверторний | У моделях подвійного перетворення вихід формується заново | Діапазон під навантаженням, форма напруги, перевантаження, охолодження й ціна |
«Електронний» не обов'язково означає безступінчастий. І відсутність реле, що клацають, не робить увесь прилад безшумним: можуть бути чутні магнітні вузли та, у деяких моделях, вентилятор. Для спальні чи кухні це варто з'ясувати до купівлі, а не після першої ночі. Уточніть також, за якого навантаження вмикається примусове охолодження, якщо воно передбачене.
У газового котла немає загальної вимоги «тільки інверторний стабілізатор». Відповідний тип визначають вимоги його виробника й параметри мережі. Не плутайте інверторний стабілізатор з акумуляторним інвертором: перший сам собою не забезпечує автономію.
Що особливо важливо для газового котла
Перевірте допустимі напругу й частоту, вимоги до форми живлення, заземлення та фазування. Помилка розпалювання не завжди пов'язана з просіданням. Стабілізатор не виправить несправний датчик, поганий контакт чи проблему газової частини. За кодом помилки спочатку дивляться посібник котла.
Точність оцінюйте числом, а не словом «висока». Наприклад, 230 В ±10% означає діапазон 207–253 В. Якщо конкретній техніці потрібен вужчий, такий допуск не підійде лише тому, що на коробці написано «для котла». Водночас платити за максимально можливу точність без вимоги обладнання теж не обов'язково.
Не змішуйте швидкодію та затримку ввімкнення. Напис «затримка 180 секунд» не означає, що апарат три хвилини виправляє напругу. Це пауза перед поверненням живлення; її вибирають за інструкцією підключеної техніки, особливо за наявності компресора. Час реакції стосується зміни мережі, а тривалість власне корекції може зазначатися окремо. Тому обіцяти котлу «роботу без пауз» за одним швидким числом не можна.
Для тривалих відключень окремо розраховують акумуляторний резерв. Це розібрано у статті про вибір зарядної станції для газового котла. З'єднувати пристрої в ланцюжок навмання не можна: сумісність стабілізатора, ДБЖ чи генератора потрібно перевіряти разом із вимогами котла.
Один прилад чи весь будинок: підключення та розміщення
Невелику розеткову модель використовують за її інструкцією, у справній мережі із захисним провідником. Стаціонарний стабілізатор на ввід, клемне підключення, байпас і трифазну схему встановлює електрик. Ця стаття не є схемою монтажу.
Трифазний ввід не означає, що окремому однофазному котлу потрібен трифазний стабілізатор. Якщо захищають увесь об'єкт, оцінюють навантаження за фазами й наявність трифазних споживачів. Вибір між загальним пристроєм і кількома однофазними, а також поведінка за втрати фази мають бути частиною проєкту, не порадою «поставте три однакові».
Потрібні сухе місце, вільна вентиляція та допустима температура. Не ставте прилад під можливою протічкою, у закриту шафу без вентиляції або поруч із джерелом сильного нагрівання. IP20 не означає захист від води. Потрібні відстані та спосіб кріплення беріть із паспорта.
Не відключайте захисне заземлення заради запуску котла й не робіть перемички між провідниками за порадами з коментарів. Стабілізатор також не замінює автомат, ПЗВ та узгоджений захист від імпульсних перенапруг. Склад захисту й порядок пристроїв визначає фахівець.
Які моделі порівняти в Svarmax
У розділі стабілізаторів напруги підбирайте апарат під потрібне навантаження та мережу. Для окремих малопотужних приладів можна порівняти Vitals SRV-500sv і Vitals Master STF-1000sf. Це не варіанти для живлення всього будинку.
У першої моделі заявлені 300 Вт, у другої 600 Вт номінальної потужності. Обидві варто оцінювати за паспортом версії, яку постачають: запас за просідання, пуск навантаження та точність важливіші за схожі назви. Для всієї квартири чи будинку знадобиться окремий розрахунок і апарат іншого класу; наявність таких моделей уточнюється на момент замовлення.
Якщо завдання насправді в збереженні роботи комп'ютера та інтернету під час відключення, корисніше почати з порівняння станції та ДБЖ для комп'ютера й роутера. Так ви не витратите гроші на пристрій, який виправляє вольти, але не дає жодної хвилини резервного живлення.
Що надіслати для підбору
- Модель котла або список техніки, що працюватиме одночасно.
- Електричне споживання у Вт і ВА, дані про запуск двигунів.
- Мінімальну й максимальну напругу, коли та як довго вона відхиляється.
- Потрібен стабілізатор на один прилад, лінію чи весь ввід.
- Кількість фаз, відомості про ввід та обмеження проводки від електрика.
- Умови встановлення: температура, вільне місце, допустимий шум.
- Чи є вже ДБЖ, генератор, реле та інша захисна апаратура.
З цими даними можна предметно підібрати модель у Svarmax. Без них запитання «який стабілізатор кращий для будинку» надто широке: одному потрібен компактний прилад біля котла, іншому спочатку ремонт лінії, третьому акумуляторний резерв. Розібратися в цьому до купівлі зазвичай дешевше, ніж міняти невідповідний апарат.
