Сонячна панель 100, 200 чи 400 Вт для зарядної станції: яку вибрати
Панель на 400 Вт виглядає переконливіше за 100-ватну: хочеться швидше заряджати станцію й менше залежати від розетки. Та спочатку варто з'ясувати, скільки станція взагалі приймає від сонця. Якщо її сонячний вхід обмежений 120 Вт, велика панель не зробить його 400-ватним. А невідповідна напруга може закінчитися не повільним заряджанням, а пошкодженням входу.
Уявіть звичайні вихідні на дачі. Увечері станція живить світло й ноутбук, зранку в батареї залишилося трохи більше половини. Чи потрібно заради цього купувати найбільшу панель? Не обов'язково. Спочатку з'ясовують, скільки енергії пішло за вечір і чи є місце, де панель кілька годин не опиниться в тіні. А вже потім порівнюють 100, 200 та 400 Вт.
100, 200 чи 400 Вт: коротка відповідь
100 Вт варто розглядати для невеликого підзаряджання та зручного перевезення, 200 Вт для помітнішого поповнення запасу, 400 Вт для завдань із більшим денним споживанням. Але тільки якщо сонячний вхід станції допускає обрану панель за напругою, струмом і потужністю.
Це орієнтири за використанням, не таблиця сумісності. Дві панелі однакової потужності можуть мати різну напругу та різні розміри. Не можна вважати, що будь-яка 100-ватна підходить до маленької станції, а будь-яка 400-ватна до великої.
| Клас панелі | Коли розглядати | Головне обмеження |
|---|---|---|
| 100 Вт | Легкі подорожі, невелике щоденне споживання, підтримання заряду | Відновлення великої батареї може тривати кілька днів |
| 200 Вт | Живлення ноутбука, світла та зв'язку через станцію, вихідні на дачі | Потрібно достатньо сонячного часу та місця для розкладання |
| 400 Вт | Більше споживання енергії, тривалі виїзди, станція з відповідним PV-входом | Габарити, вага, вітер та обмеження входу станції |
Почати підбір можна з розділу сонячних панелей. Лише не плутайте переносну складану модель із жорстким модулем для стаціонарного монтажу: однакові вати ще не роблять їх взаємозамінними в подорожі.
Спочатку знайдіть PV Input, а не потужність розетки
На коробці станції великими цифрами написано 2000 Вт. Покупець зазвичай дивиться саме на них, хоча це може бути потужність виходу 230 В. До сонячного заряджання вона безпосереднього стосунку не має. Ємність 1024 Вт·год теж не підкаже, яку панель дозволено підключати.
Потрібен розділ інструкції Solar Input, PV Input або «Вхід для сонячної панелі». Випишіть допустимий діапазон напруги, максимальний струм, граничну потужність і тип роз'єму. Якщо окремо наведений робочий діапазон MPPT, збережіть і його. MPPT підбирає робочу точку панелі для отримання енергії, але не є захисним перехідником від будь-якої напруги.
Відкрийте інструкцію поруч із пропозицією продавця. Запису «DC Input» без пояснення замало: автомобільний і сонячний режими одного роз'єму можуть мати різні обмеження. Потрібен саме рядок для панелі. Зробіть два фото: параметри цього входу й табличку модуля. Немає другого фото або паспорта? Замовляти перехідник поки рано, навіть якщо на вигляд він підходить.
Voc, Vmp, Imp та Isc: які цифри звіряти
Voc означає напругу холостого ходу, Vmp — напругу в точці максимальної потужності. Це різні величини. Для перевірки верхньої межі входу не можна брати лише Vmp: без навантаження напруга вища.
Припустімо, у станції вхід до 30 В, а в панелі Vmp 28 В і Voc 34 В. За робочою напругою вона начебто підходить, за холостим ходом уже ні. Такий комплект не можна вважати сумісним. Сподіватися, що «станція сама обмежить зайве», тут недоречно.
Є ще холод. Коли фотоелементи охолоджуються, Voc зазвичай зростає, тому паспортне значення майже впритул до межі станції брати не можна без додаткового розрахунку. У документації панелі шукають температурний коефіцієнт напруги та враховують мінімальну температуру використання. Для вуличної системи цю перевірку краще доручити фахівцеві. Довільний запас «пару вольтів» не замінює розрахунок: для різних модулів він виявиться різним.
Imp — струм у робочій точці, Isc — струм короткого замикання. Звіряйте обидва з тими обмеженнями, які зазначив виробник станції. Обмеження робочого струму й допустимий струм короткого замикання масиву не завжди одна величина. Якщо інструкція не дозволяє перевищення, самостійно вирішувати, що контролер «візьме скільки потрібно», не варто.
Потужність також перевіряють окремо. Деякі системи допускають запас потужності панелей та обмежують приймання, інші мають суворіші вимоги. Дозволений запас за ватами не дозволяє перевищувати напругу. До того ж надто низька робоча напруга може завадити запуску заряджання або не дати підтримувати стійкий режим.
За скільки панель зарядить станцію
Формула «1000 Вт·год поділити на 200 Вт» дає лише грубий ідеальний орієнтир. Надворі потужність змінюється, частина енергії втрачається, а ближче до повного заряду станція може знижувати приймання.
Для попереднього розрахунку: час ≈ енергія, яку потрібно додати в батарею / (середня потужність на вході × коефіцієнт заряджання). Беріть середню потужність за обраний період, а не найкраще число на екрані протягом хвилини.
Нижче умовний приклад: потрібно додати 600 Вт·год, підключені прилади не працюють, коефіцієнт заряджання прийнято 0,9. Середню потужність на вході ми навмисно задаємо як припущення для порівняння, а не обіцяємо такий виробіток у вашому місті.
| Панель | Умовна середня потужність на вході | Розрахунковий час для 600 Вт·год |
|---|---|---|
| 100 Вт | 70 Вт | 600 / (70 × 0,9) ≈ 9,5 години |
| 200 Вт | 140 Вт | 600 / (140 × 0,9) ≈ 4,8 години |
| 400 Вт | 280 Вт | 600 / (280 × 0,9) ≈ 2,4 години |
Це години за прийнятої середньої потужності, а не гарантія «поставив зранку, забрав увечері». Якщо відповідного сонця за день було мало, заряджання розтягнеться. Якщо станція сильніше обмежує вхід, використовуйте в розрахунку менше фактичне значення.
Є й інший корисний підрахунок. Хочете щодня повертати 400 Вт·год у батарею за чотири години роботи панелі? За прийнятого коефіцієнта 0,9 середня вхідна потужність має бути близько 111 Вт. Це вже більше за номінал однієї панелі на 100 Вт, навіть без обговорення хмар. А 200 Вт ще потрібно перевірити за реальних умов, не оголошувати відповідними автоматично.
Звідки взяти ці 400 чи 600 Вт·год? Складіть список приладів і годин роботи. Умовний ноутбук зі споживанням 50 Вт за чотири години використає 200 Вт·год, світло на 10 Вт за п'ять годин ще 50 Вт·год. Це вже 250 Вт·год на виході, а з батареї піде більше через втрати та власне споживання станції. Докладний розрахунок часу роботи для холодильника, роутера, ноутбука й світла допоможе скласти такий список. Панель підбирають під це споживання, а не під обов'язкове заряджання від нуля до ста відсотків щодня.
Чому на панелі 200 Вт, а на екрані менше
Поставили 200-ватну панель, побачили на екрані 90 Вт. Одразу повертати її продавцеві? Спочатку подивіться, де вона стоїть і що зараз робить станція. Паспортний номінал вимірюють у стандартних випробувальних умовах. На ділянці інша освітленість, інший кут світла, змінюється температура фотоелементів. Спека сама собою не допомагає: сильно нагрітий модуль не зобов'язаний видавати більше, ніж прохолодний.
Тінь від стійки, гілки чи балконної огорожі також має значення. Навіть коли закрита невелика частина поверхні, падіння потужності може бути помітним і залежить від будови модуля. Розгортати панель потрібно повністю, а не залишати одну секцію за рогом заради зручного кабелю.
Тепер перевірте заряд батареї. Якщо вона майже повна, великий вхід їй уже може бути не потрібен. Подивіться також обмеження в налаштуваннях і температурні повідомлення на екрані. Запишіть вхід зранку, близько полудня та після обіду за звичайного встановлення: ці спостереження корисніші за одне фото з максимальними ватами. Для точного підрахунку енергії потрібен замір за весь період, але навіть такі записи покажуть, коли панель перестає отримувати сонце.
Узимку сонячний день коротший, сніг і хмарність змінюють результат. При цьому сама станція може забороняти заряджання холодної батареї. Не плутайте допустиму температуру панелі з допустимою температурою заряджання акумулятора.
Балкон, дача, кемпінг: спочатку перевірте місце
Для квартири насамперед подивіться, скільки часу обране місце отримує пряме сонце. Панель за склом, під верхнім балконом або в постійній тіні сусіднього будинку може виявитися слабким резервом незалежно від номіналу. Не закладайте втрати крізь скло однією універсальною цифрою: скління й кут світла різняться.
Не вивішуйте переносну панель за огорожу на випадкових стяжках. Зовнішнє кріплення потребує розрахунку вітрового навантаження, відповідних кріплень і дотримання правил будівлі. Особливо коли під балконом ходять люди. Для квартири іноді корисніше швидке заряджання від мережі в доступні години, ніж велика панель, яку ніде нормально поставити.

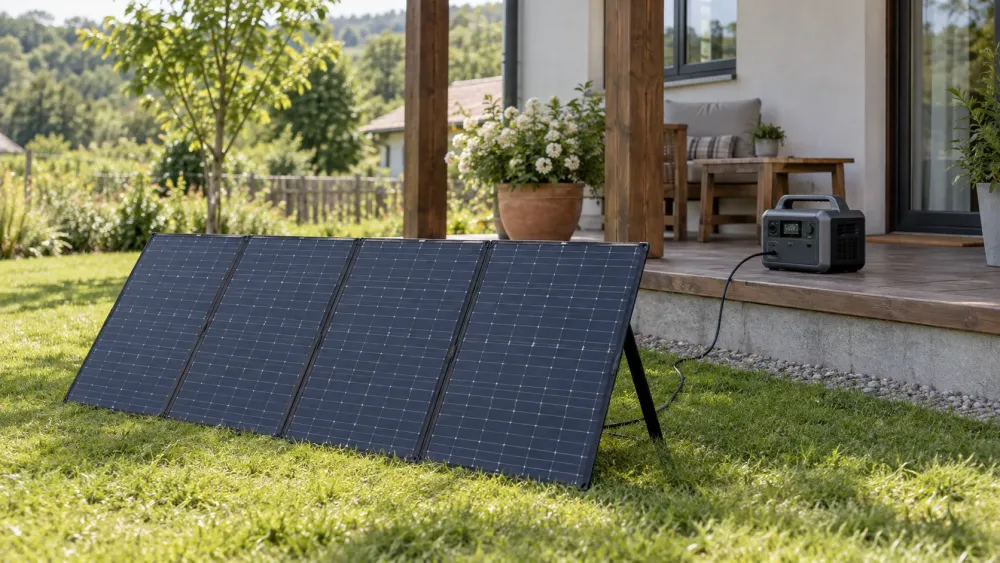

На дачі простіше знайти відкрите місце й змінити кут протягом дня. Але станцію залишайте сухою, у затінку та з відкритою вентиляцією. Клас захисту панелі не поширюється на станцію, перехідник і кабельні з'єднання.
У подорожі розміри швидко перестають бути дрібницею. Закритий чохол увійшов у багажник, а розкласти панель біля машини не виходить: з одного боку дорога, з іншого дерева. Порівнюйте розміри і в складеному, і в робочому положенні. Подивіться на вагу разом із чохлом та опорами. Велику панель може бути зручно поставити на стоянці на три дні, але незручно діставати заради кожної короткої зупинки. І заздалегідь вирішіть, куди її прибрати за сильного вітру.
Кабель, дві панелі та окремий контролер
Перехідник змінює з'єднання роз'ємів, а не напругу панелі. Однаковий штекер не підтверджує полярність, розпінування та допустимий струм. Потрібен кабель, який підходить саме до сонячного входу вашої станції; зовні схожий автомобільний кабель не завжди йому рівнозначний.
Надто довгий або тонкий кабель додає втрат і може перегріватися. Вибирайте довжину й переріз за вимогами обладнання та умовами встановлення, не збирайте ланцюжок випадкових подовжувачів. Роз'єми мають бути сухими та справними. Не роз'єднуйте навантажені PV-з'єднання: порядок відключення й підключення беріть з інструкції комплекту.
За послідовного з'єднання панелей додаються напруги, за паралельного — струми. Цього правила недостатньо для самостійного складання: потрібно перевірити холодний Voc, струм масиву, кабелі, захист і допустиму схему входів станції. Дві панелі по 200 Вт не стають автоматично безпечною заміною однієї 400-ватної.
Якщо станція вже має вбудований сонячний контролер, зовнішній MPPT зазвичай не ставлять між ним і панеллю без прямого дозволу виробника. Для окремого акумулятора схема інша. Ці пристрої не можна змішувати лише тому, що в обох зустрічається слово «сонячний».
Чи можна заряджати станцію та користуватися технікою
Тільки якщо такий режим дозволений для конкретної моделі. Навіть тоді вхідні вати не дорівнюють швидкості поповнення батареї: частину енергії забирають прилади та перетворювачі.
Наприклад, панель дає на вхід близько 140 Вт, а підключена техніка споживає приблизно 100 Вт. На заряд залишається менше ніж 40 Вт після втрат. Якщо набігла хмара й вхід упав нижче споживання, батарея почне розряджатися, хоча значок сонячного підключення може залишитися. Тому для роботи весь день потрібен енергетичний баланс, а не просто факт підключеної панелі.
Загальний порядок заряджання та температурні обмеження розібрані у статті про заряджання від розетки, автомобіля й сонячної панелі. Підключення до домашньої проводки — окреме завдання для електрика; панель зі станцією не привід подавати живлення в розетку квартири саморобним кабелем.
Що порівняти в каталозі Svarmax
Якщо станція ще не куплена, у розділі портативних електростанцій порівняйте її сонячний вхід нарівні з ємністю. Інакше можна вибрати велику батарею, яку обрана панель поповнюватиме надто повільно.
Для такого порівняння можна розглянути PROFI-TEC PPS2000 LiFePO4 та ALLPOWERS R2500 LiFePO4. В обох передбачене сонячне заряджання, але це не готова рекомендація підключати до них будь-яку панель зі статті. До замовлення потрібно звірити паспорт саме тієї версії, яку постачають: граничні вольти, робочий діапазон MPPT, струм і кабель.
У каталозі також трапляються жорсткі модулі на 550 Вт і більше. Не підміняйте ними переносну панель лише заради ціни за ват: це інший розмір і спосіб розміщення. Сумісність із конкретною станцією перевіряють окремо, особливо за Voc. Моделі на 100, 200 і 400 Вт тут розглядаються як класи вибору, а не обіцянка наявності всіх трьох варіантів.
Чеклист перед купівлею панелі
- Запишіть точну модель і версію станції, параметри її PV-входу.
- Звірте Voc, Vmp, Imp та Isc панелі, а не лише номінальні вати.
- Врахуйте зміну Voc на холоді та дозволену температуру заряджання станції.
- Порахуйте, скільки ват-годин потрібно повертати за день.
- Перевірте сонячне місце, розміри, вагу та безпечне встановлення.
- Уточніть сумісний кабель, полярність і комплектність.
- Для кількох модулів погодьте схему з виробником або фахівцем.
Для підбору надішліть у Svarmax модель станції та фото параметрів панелі. Додайте, де вона стоятиме й що хочете живити. Тоді вибір між 100, 200 і 400 Вт стане розрахунком під ваші умови, а не купівлею найбільшої цифри.
