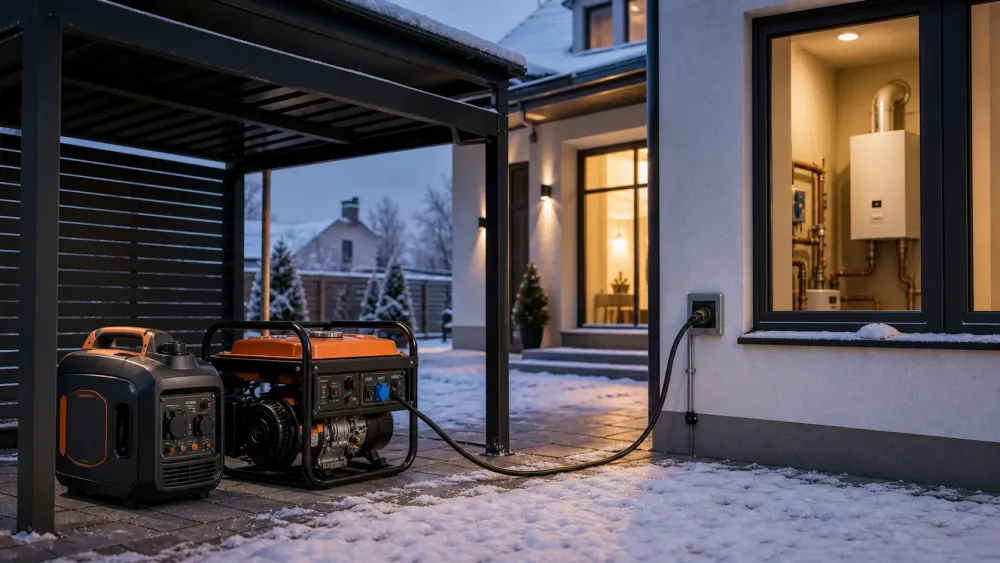

Як підключити генератор до газового котла: фаза-нуль, заземлення, UPS і помилки
Газовий котел від генератора може працювати спокійно. Але буває й навпаки: генератор завели, лампочка горить, роутер ожив, а котел клацає, пробує запуститися і йде в помилку. У цей момент людина зазвичай думає, що не вистачає потужності. Іноді так. Але дуже часто справа не в кіловатах, а в підключенні.
У котла є плата керування, розпал, вентилятор, циркуляційний насос і контроль полум'я. Для такої техніки важливо не просто отримати “якісь 220 В”, а отримати нормальне живлення: без сильних просадок, зі зрозумілою схемою фаза-нуль, із заземленням і без небезпечних саморобних підключень. Генератор для чайника і генератор для опалення - це різні розмови.
Якщо генератор ще не вибраний, спочатку подивіться категорію генератори для газового котла. А нижче розберемо саме підключення: чому котел може не бачити полум'я, коли потрібен UPS, навіщо стабілізатор, що робити із заземленням і які помилки краще не перевіряти на своїй проводці.
Чому котел не завжди запускається від генератора
Найчастіше питання звучить так: “Генератор працює, напруга є, чому котел не запускається?” Причин кілька. Перша - просадка напруги в момент запуску насоса або вентилятора. Друга - нестабільна частота і груба форма напруги. Третя - котел не розуміє, де фаза і нуль. Четверта - немає нормального заземлення.
У деяких котлів контроль полум'я зав'язаний на іонізаційний електрод. Якщо схема живлення для котла виглядає “плаваючою”, автоматика може не бачити полум'я навіть тоді, коли пальник фактично запалюється. У підсумку котел стартує, клацає, пробує ще раз і зупиняється з помилкою. Генератор при цьому може бути не слабким, а просто неправильно підключеним для конкретного котла.
Ще одна побутова ситуація: котел ніби запускається, але при вмиканні холодильника або насоса води одразу йде в помилку. Тут уже схоже на просадку. За робочими ватами все могло сходитися, але пусковий струм двигуна на секунду перевантажив генератор, напруга просіла, і плата котла зреагувала.
Фаза-нуль: чому це спливає саме з котлами
У звичайній розетці будинку котел звик бачити зрозумілу схему живлення. Коли замість мережі підключають генератор, особливо невеликий переносний, схема може виявитися іншою. У частини генераторів нейтраль не прив'язана так, як очікує котел. Це і називають плаваючою нейтраллю.
Не кожен котел на це реагує. Одні моделі працюють спокійно, інші вимагають правильної організації фаза-нуль. Тому універсальної поради “зробіть ось так” тут бути не повинно. Потрібно дивитися інструкцію котла, тип генератора і схему підключення. Краще, щоб це зробив електрик, який розуміє резервне живлення, а не просто “вміє поставити розетку”.
Важливо: не варто самостійно з'єднувати клеми, перемички і заземлення за порадами з форумів. Помилка може бути небезпечною. У кращому разі котел продовжить сваритися. У гіршому можна отримати проблему з корпусом обладнання, проводкою або захистом.
Заземлення генератора і котла
Заземлення в темі котлів часто недооцінюють. Людина дивиться на потужність генератора, на ціну, на шум, але не думає, як усе це працюватиме в реальній домашній мережі. А потім котел не бачить полум'я або поводиться дивно.
Правильне заземлення залежить від схеми будинку, типу генератора і способу підключення. Іноді потрібне окреме заземлення для генератора, іноді використовують існуючу систему будинку, але це не можна вирішувати на око. Тут важливі ПЗВ/автомати, перемикач вводу, тип нейтралі і вимоги виробника котла.
Якщо коротко: заземлення має бути не “для галочки”, а частиною нормальної схеми. Генератор, котел, стабілізатор і UPS не повинні жити кожен сам по собі на випадкових подовжувачах.
Як не можна підключати генератор до котла
Перше, що не можна робити: ставити генератор у котельні, гаражі, підвалі або на закритій веранді. Навіть якщо двері прочинені. Бензиновий двигун дає вихлоп, а чадний газ не має запаху. Генератор має працювати надворі, під навісом або в іншому безпечному місці з нормальною вентиляцією і відведенням вихлопу.
Друге: не можна “заживити будинок” вилкою в найближчу розетку. Така схема небезпечна. Можна подати напругу назад у зовнішню мережу, пошкодити техніку, створити ризик для електриків і отримати непередбачувану роботу захисту. Для будинку потрібен перемикач мережа/генератор або інший правильний ввід резерву.
Третє: не варто підключати котел через довгий тонкий подовжувач, до якого заодно додали холодильник, мікрохвильовку і насос. На тонкому кабелі буде просадка, контакти грітимуться, а котел отримає не те живлення, яке йому потрібне.

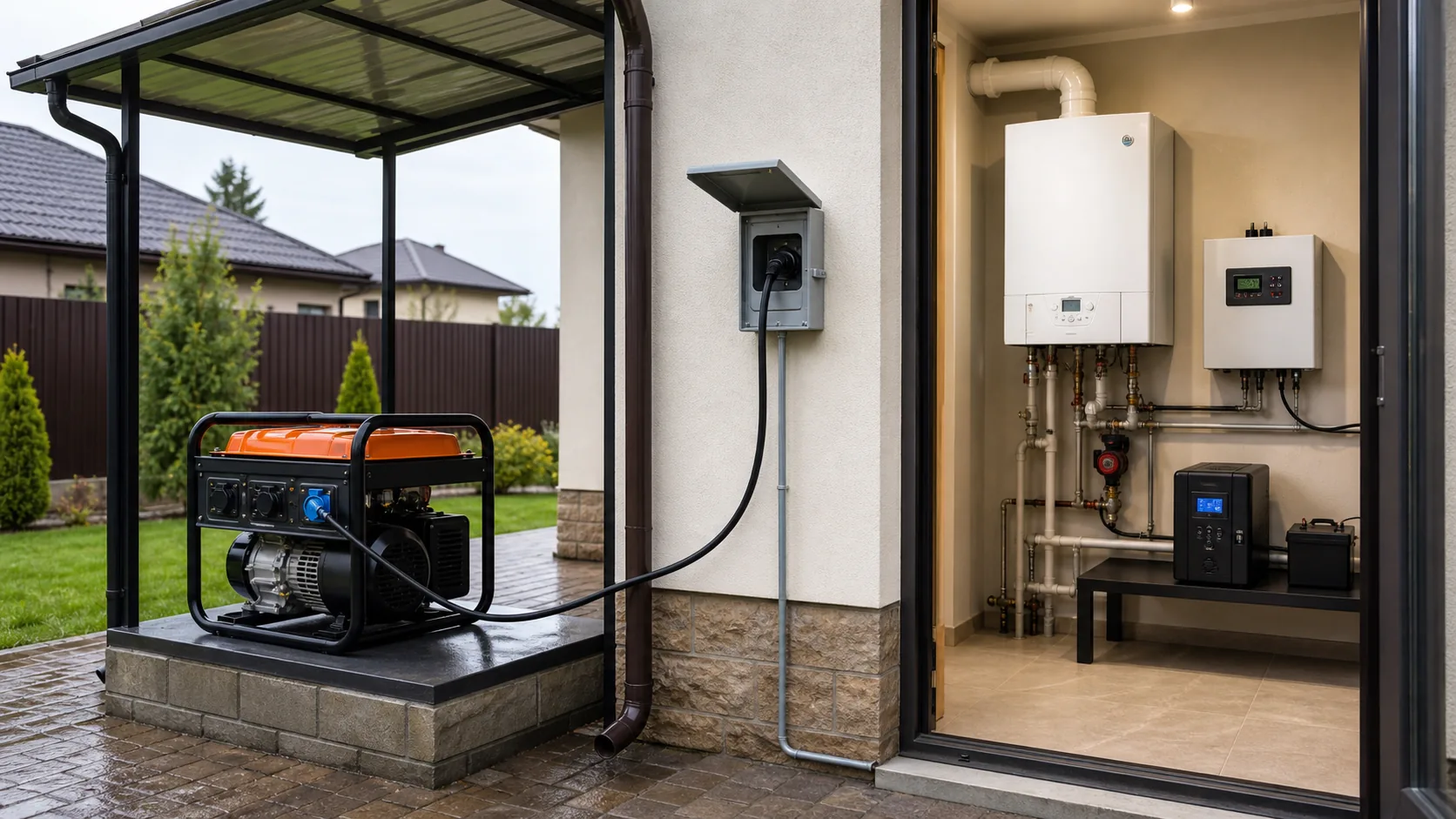

Правильна схема підключення в побуті
У нормальній побутовій схемі генератор стоїть надворі. Від нього живлення йде до окремого вводу або щита резерву. Далі стоїть перемикач, який не дає одночасно з'єднати будинок із міською мережею і генератором. Після цього живляться вибрані лінії: котел, насос опалення, роутер, світло, холодильник, якщо вистачає потужності.
Для більшості настінних котлів і побутового навантаження потрібен однофазний генератор 220 В. Трифазний генератор зазвичай не потрібен тільки заради котла. Якщо будинок трифазний, це окрема задача: треба розуміти, на якій фазі котел, які лінії будуть резервуватися і як розподіляється навантаження.
Ще хороший практичний момент - не намагатися живити весь будинок одразу. Для котла часто роблять окрему резервну групу: котел, насоси опалення, світло в технічній зоні, інтернет. Інші прилади підключають за потреби і з урахуванням потужності генератора.

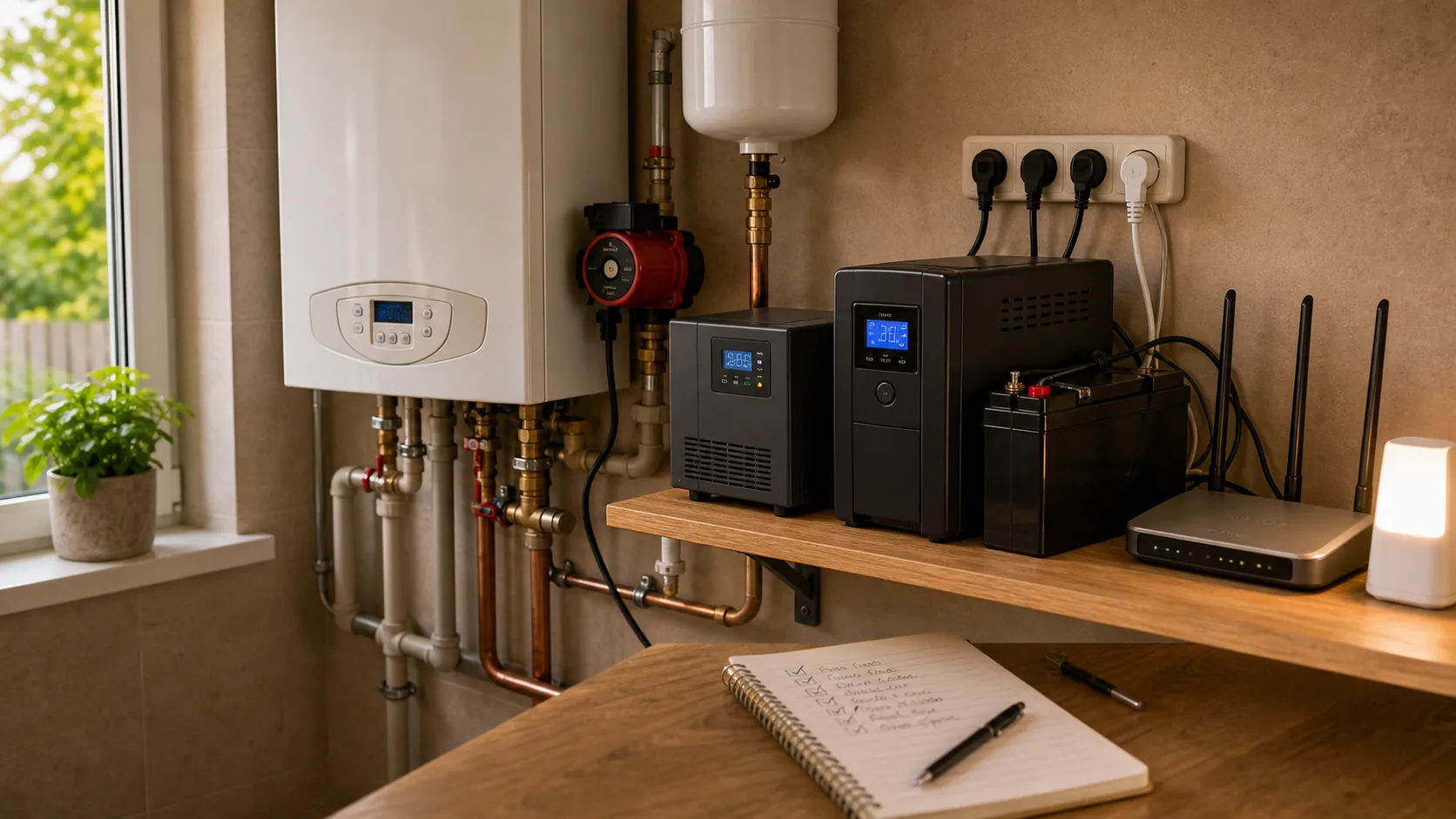

UPS для газового котла
UPS потрібен не завжди, але часто він сильно спрощує життя. Якщо світло пропадає на 5-20 хвилин, хороший безперебійник може взагалі не дати котлу зупинитися. Якщо генератор запускають вручну, UPS прикриває паузу між відключенням мережі і запуском генератора. Котел не перезавантажується, насос не зупиняється, автоматика не бачить різкого провалу.
Але UPS має бути відповідним. Комп'ютерний безперебійник на кілька хвилин - не завжди варіант для котла. Для опалення зазвичай дивляться UPS із чистою синусоїдою, зовнішньою батареєю і запасом за потужністю. Важливо враховувати не тільки котел, а й циркуляційний насос. Якщо насосів кілька, батарею і потужність рахують уже під усю групу.
UPS не замінює генератор, якщо відключення довгі. Він або тримає котел певний час, або згладжує перемикання. А далі генератор усе одно має дати нормальне живлення.
Стабілізатор: коли допомагає, а коли ні
Стабілізатор ставлять, коли генератор загалом підходить, але напруга гуляє або просідає сильніше, ніж подобається котлу. Він може вирівняти живлення і зменшити кількість помилок. Особливо якщо генератор звичайний рамний, а котел чутливий.
Але стабілізатор не створює потужність. Якщо генератор на межі, а до нього підключили котел, холодильник, насос води і чайник, стабілізатор не врятує. Він буде намагатися вирівняти напругу, але генератору все одно важко. Спочатку рахують навантаження, потім підбирають генератор, і тільки потім вирішують, чи потрібен стабілізатор.
Ще важливо брати стабілізатор із запасом за потужністю. Якщо котел із насосом споживає умовно 200-300 Вт, це не означає, що можна брати пристрій без запасу. Насоси мають пускові моменти, та й працювати “впритул” техніці зазвичай не корисно.
Порядок запуску: дрібниця, яка вирішує
Навіть хороший генератор можна загнати в перевантаження неправильним запуском. Краще не вмикати всі прилади одночасно. Спочатку запускають генератор і дають йому трохи попрацювати. Потім підключають котел і насос опалення. Потім роутер, світло, холодильник. Важкі прилади на кшталт чайника, мікрохвильовки, насоса води або інструмента вмикають окремо.
Якщо котел чутливий, після запуску генератора корисно подивитися, як він поводиться під різним навантаженням. Увімкнули холодильник - котел не пішов у помилку? Добре. Увімкнули насос води - напруга не просіла сильно? Ще краще. Якщо при кожному старті насоса котел блимає, проблема не в котлі, а в запасі потужності або схемі.
Типові помилки
- Купують генератор “тільки під котел”, а потім підключають ще холодильник, насос води і чайник.
- Ставлять генератор у гаражі або котельні, бо надворі холодно чи мокро.
- Живлять будинок через розетку без перемикача мережа/генератор.
- Беруть комп'ютерний UPS і чекають, що він нормально потягне котел із насосом.
- Не перевіряють заземлення і фаза-нуль, хоча котел залежить від схеми живлення.
- Використовують довгий тонкий подовжувач, на якому просідає напруга.
- Рахують тільки робочі вати і забувають про пускові струми насосів та холодильника.
Які товари дивитися після схеми підключення
Коли зрозуміла схема, легше вибрати генератор. Для котла, роутера і світла часто дивляться компактний інвертор. Для котла, холодильника і насоса краще мати запас. Для будинку з ширшим навантаженням уже розумніше дивитися бензинову модель 3-5 кВт і окремо думати про стабілізатор або UPS.
Підсумок
Підключення генератора до газового котла - це не тільки “вставив вилку і ввімкнув”. Котлу важливі якість живлення, зрозуміла схема фаза-нуль, нормальне заземлення і відсутність небезпечних саморобок. Генератор має стояти надворі, будинок має підключатися через правильний ввід, а важкі прилади краще вмикати по черзі.
Якщо котел не запускається від генератора, не поспішайте одразу купувати модель потужніше. Спочатку перевірте схему, нейтраль, заземлення, UPS/стабілізатор і навантаження в момент запуску. Іноді проблема вирішується не новими кіловатами, а нормальним підключенням.
Часті питання
Причина не завжди в потужності. Котел може йти в помилку через просадку напруги, плаваючу нейтраль, неправильну схему фаза-нуль, відсутність нормального заземлення або грубу форму напруги.
Заземлення потрібно продумувати як частину всієї схеми резервного живлення. Як саме його робити, залежить від будинку, генератора і котла. Краще, щоб схему перевірив електрик.
Деяким котлам важливо бачити зрозумілу схему живлення для контролю полум'я. Якщо нейтраль генератора плаваюча або схема зібрана неправильно, котел може не бачити полум'я і видавати помилку.
UPS корисний, якщо потрібно пережити коротке відключення або плавно перейти на генератор. Для котла краще дивитися UPS з чистою синусоїдою, зовнішньою батареєю і запасом за потужністю під насос.
Ні, це небезпечна схема. Для живлення будинку від генератора потрібен окремий ввід і перемикач мережа/генератор, щоб не подати напругу назад у зовнішню мережу.
Ні. Бензиновий генератор має працювати надворі, з нормальним відведенням вихлопу і захистом від опадів. У приміщенні є ризик отруєння чадним газом.
