Как выбрать сварочную маску-хамелеон: DIN, оптический класс, 2 или 4 датчика
Представьте первый поджиг после покупки. Электрод коснулся металла, маска потемнела, шов видно. Казалось бы, выбор сделан правильно. Через полчаса выясняется другое: щиток сползает на нос, в углу фильтр вдруг моргнул, а регулировку чувствительности без снятой перчатки не достать. Именно так становятся понятны характеристики, которые в карточке товара выглядели второстепенными.
DIN, четыре цифры оптического класса и количество датчиков нужны не для того, чтобы одна маска выглядела «профессиональнее» другой. Каждая цифра отвечает на свой вопрос. Насколько тёмным станет окно? Не искажает ли оно кромку? Увидит ли электроника слабую дугу, если горелка закрыла половину передней панели? Будет ли удобно носить всё это на голове?
Разбирать маски будем именно в таком порядке. Сначала работа и ток, потом фильтр, датчики и регулировки, в конце — окно, питание и оголовье. Так проще не переплатить за ненужное и, что важнее, не сэкономить на том, что проявится уже во время сварки.
Для редкого ремонта электродом или полуавтоматом на открытом верстаке обычно хватает хамелеона с диапазоном DIN 9-13, двумя датчиками и нормальной посадкой. Слово «хватает» здесь означает исправную маску с понятной маркировкой и доступными защитными стёклами, а не самый дешёвый щиток похожей формы.
TIG на малом токе, кузовные прихватки, работа внутри рамы и ежедневная сварка меняют требования. В этих случаях спокойнее выбирать четыре датчика, регулируемые Sensitivity и Delay, сменную батарею и оптику уровня 1/1/1/2 либо лучше. Большое окно и True Color приятны, но идут после этих пунктов.
И ещё одно: маску надо примерять. Если тяжёлый фильтр тянет голову вперёд, цифры на коробке этого не исправят. Похожая история с оголовьем, которое держит поднятый щиток только после сильной затяжки.
| Обычная работа | С чего разумно начать | Где чаще обнаруживается слабое место |
|---|---|---|
| Пара ремонтов в месяц, MMA | DIN 9-13, два датчика допустимы | Посадка, стабильность фильтра, сменные стёкла |
| Гаражный MIG/MAG, короткие прихватки | Настраиваемые DIN, Sensitivity и Delay | Мигание между прихватками и при смене положения |
| TIG на небольшом токе | Low amp TIG и желательно четыре датчика | Минимальный заявленный ток, импульсный режим |
| СТО, производство, ежедневная смена | 1/1/1/2 или лучше, четыре датчика, сменное питание | Баланс, ресурс оголовья, наличие расходников |
| Сварка вперемешку с зачисткой | Удобный наружный переключатель Grind | Заметная индикация отключённого затемнения |
DIN — это степень затемнения. Большее число означает более тёмное окно. Типичный хамелеон в ожидании имеет DIN 3 или 4, а после появления дуги затемняется в пределах 9-13. У некоторых фильтров есть ещё один диапазон для слабых процессов или резки.
С DIN часто поступают «на всякий случай»: выкручивают на 13 и стараются разглядеть ванну. Человек подаётся лицом ближе, теряет линию шва, ведёт горелку неровно. Это не запас защиты, а слишком тёмная настройка. Ставить заведомо светлое значение тоже нельзя. Отправная точка зависит от сварочного процесса и тока; окончательно её сверяют с инструкцией маски и правилами на рабочем месте.
Есть важное различие. DIN отвечает за темноту, но почти ничего не говорит о чёткости. Через два фильтра DIN 11 дуга может выглядеть одинаково яркой, а кромка детали — совершенно по-разному. Мутность, искажения и изменение оттенка при взгляде сбоку описывает уже оптический класс.
Неисправный фильтр настройкой DIN не лечат. Если он не затемнился, подмигивает либо светлеет при горящей дуге, сварку сразу прекращают. Продолжать работу, рассчитывая на то, что глаза «привыкнут», опасно.
Чтобы цифры не висели в воздухе, ниже приведены ориентиры из руководства Miller. У таблицы две колонки с затемнением, и это не ошибка. Одна задаёт минимальный защитный уровень, вторая — рекомендованный уровень для работы. Инструкция вашей маски и действующие требования всё равно имеют приоритет.
| Процесс и ток | Минимальный уровень | Рекомендованный ориентир |
|---|---|---|
| MMA, 60-160 А | DIN 8 | DIN 10 |
| MMA, 160-250 А | DIN 10 | DIN 12 |
| MIG/MAG или порошковая проволока, 60-160 А | DIN 10 | DIN 11 |
| MIG/MAG или порошковая проволока, 160-250 А | DIN 10 | DIN 12 |
| TIG, менее 50 А | DIN 8 | DIN 10 |
| TIG, 50-150 А | DIN 8 | DIN 12 |
| TIG, 150-500 А | DIN 10 | DIN 14 |
Допустим, полуавтомат работает на 120 А. DIN 11 в таблице — понятная отправная точка. Если ванну не разобрать, не надо сразу делать окно светлее: сначала проверяют чистоту защитного стекла, освещение рабочего места и положение головы. И лишь затем корректируют DIN в разрешённых пределах.
Популярного диапазона 9-13 хватает для большого числа домашних работ. Однако фраза «маска подходит для всего» должна насторожить. Очень малый TIG-ток, плазменная резка и высокие токи могут потребовать другого диапазона. До покупки полезнее выписать три своих реальных режима, чем сравнивать максимальные числа.
Комбинация 1/1/1/2 относится к качеству изображения автоматического фильтра. В классической маркировке EN 379 цифры оценивают четыре разных свойства. Единица лучше двойки. Но одна красивая надпись ещё не подтверждает происхождение фильтра: ищите нормальную маркировку и документы производителя.
| Номер показателя | За что отвечает | Что замечает сварщик |
|---|---|---|
| Первый | Оптическая точность | Через слабую оптику линия выглядит размытой или искривлённой |
| Второй | Рассеивание света | Вокруг дуги появляется дымка, мелкие детали теряются |
| Третий | Равномерность затемнения | Один участок окна заметно светлее другого |
| Четвёртый | Зависимость от угла | При взгляде не по центру меняются оттенок и плотность |
Последний показатель легко недооценить у витрины. На столе вы смотрите прямо, всё кажется нормальным. Потом нужно заглянуть внутрь профиля или вести вертикальный шов, и взгляд идёт через край фильтра. Тут разница между первым и вторым классом ощущается заметнее.
Для эпизодической работы 1/1/1/2 — здравый ориентир. При сварке каждый день более ровная оптика ценна не из-за статуса. Глазам приходится меньше приспосабливаться к искажённой картинке. В новых стандартах встречается иная система обозначений, поэтому старые четыре цифры нельзя бездумно сравнивать с каждой новой буквой. Смотрите стандарт в паспорте.

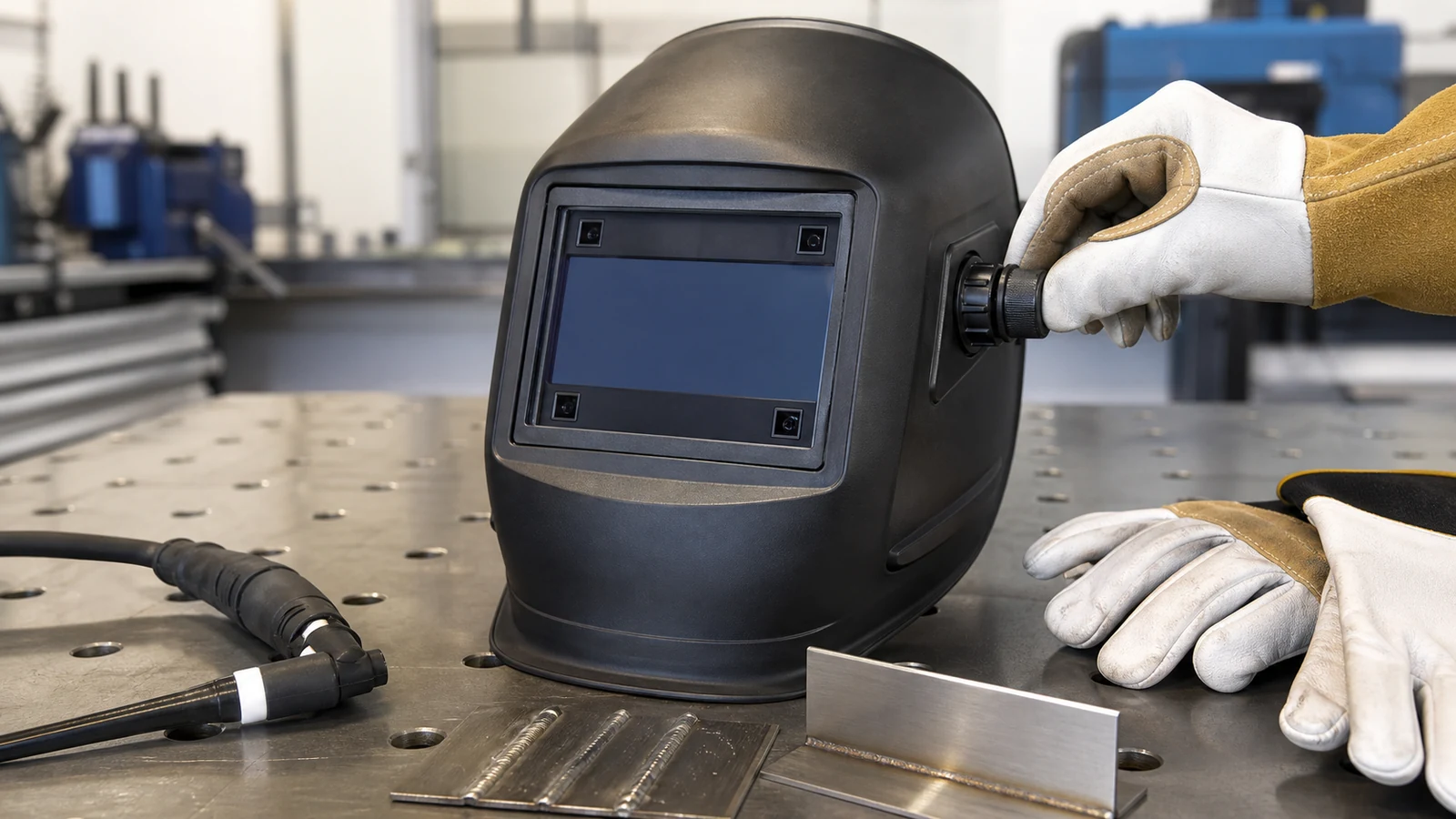

На открытом столе дугу видят оба датчика, и недорогая маска работает спокойно. Теперь перенесём шов внутрь рамы. Один сенсор закрывает край детали, другой — рука с горелкой. Электроника получает куда меньше света и может решить, что сварка закончилась.
Четыре датчика не делают фильтр вдвое быстрее. Они просто дают ему больше точек наблюдения. Поэтому доплата особенно понятна для TIG, кузовных работ, потолочных швов и коротких прихваток в неудобных местах. Для пары ровных швов электродом два исправных датчика могут быть вполне достаточны.
Смотрите и на расположение. Четыре сенсора, спрятанные за толстой рамкой, не волшебные. Перед работой их протирают; брызги и пыль способны перекрыть обзор не хуже детали.
Дробь 1/25000 секунды выглядит убедительнее, чем 1/10000. Она показывает заявленное время перехода из светлого состояния в тёмное. Быстрый переход нужен, особенно когда за смену делается множество поджигов. Но у хороших современных масок различие между двумя дробями редко оказывается единственным решающим фактором.
Фильтр с рекордной цифрой всё равно моргнёт, если датчики не увидели дугу. На результат влияют чувствительность, батарея, температура и даже забытый режим Grind. Кроме того, условия измерения у производителей могут отличаться. Поэтому дробь сравнивают по документации вместе с остальными параметрами, а не используют как рейтинг качества.
После ночи в холодном гараже маску не стоит сразу испытывать сваркой. Дайте ей нагреться до разрешённого рабочего диапазона. Жидкокристаллический слой при низкой температуре переключается иначе.
Sensitivity отвечает за то, насколько слабую дугу заметят сенсоры. Подняли значение — маска увереннее видит небольшой TIG-ток, но может срабатывать от соседнего поста или яркой лампы. Снизили слишком сильно — фильтр пропускает короткие прихватки. Это порог реакции, а не скорость.
Delay работает после сварки. Регулятор определяет, когда окно снова станет светлым. Горячая ванна после длинного мощного шва остаётся яркой, поэтому мгновенное просветление неприятно. Во время серии быстрых прихваток длинная задержка, наоборот, мешает видеть следующую точку.
Удобнее начать с середины обоих диапазонов. Сделали пробу, изменили одну настройку, повторили. Если одновременно повернуть DIN, Sensitivity и Delay, потом трудно понять, что именно исправило или вызвало мигание.
Надпись «TIG» на коробке бывает слишком общей. Маска может отлично ловить дугу на 100 А и терять её на 15-20 А. Для тонкой нержавейки, небольших деталей и импульсного режима это принципиальная разница.
Ищите минимальный TIG-ток в паспорте. Хорошо, когда есть высокая чувствительность и четыре датчика. На импульсе фильтр не должен просветляться между пиками. Если маску покупают вместе с новым аппаратом, стоит заранее понять диапазон из материала о том, как настраивают TIG-сварку.
Проверка открытой дугой без нормальной защиты недопустима. Следуйте штатной процедуре Test и инструкции производителя. Если электроника ведёт себя непредсказуемо, работу останавливают.
Широкое окно приятно не потому, что сама ванна становится крупнее. Вы видите край детали, зазор и соседнюю прихватку, меньше двигаете головой. Это особенно удобно в кузовном ремонте и при сборке рам. Но крупный фильтр тяжелее и дороже, а его защитные стёкла тоже стоят больше.
Не доверяйте одному слову «панорамная». Сравните размеры в миллиметрах. Для работ, где нужен широкий обзор, на сайте есть отдельная подборка масок с большим экраном. Если варите редко и смотрите на шов прямо, компактный фильтр может оказаться легче и удобнее.
True Color убирает часть выраженного зелёного оттенка. Разметка и металл выглядят естественнее, глазам проще различать детали. Полезно, но это не замена хорошей оптике и правильному DIN.
Переключили Grind — автоматическое затемнение отключилось, и той же маской можно защищать лицо при зачистке. Наружная ручка удобнее внутренней, особенно в перчатках. Есть только одна цена удобства: режим надо обязательно выключить перед новой дугой.
В Grind сваривать нельзя. Проверяйте положение переключателя не «в начале дня», а перед поджигом после каждой зачистки. Хорошая маска напоминает о режиме заметным индикатором или чётким положением ручки.
Фотоэлемент с надписью Solar обычно подпитывает электронику светом дуги. Во многих фильтрах рядом всё равно работает батарея. Если она сменная, через несколько лет не придётся выбрасывать исправный картридж только из-за элемента питания.
Наличие Test и индикатора разряда удобнее любых домашних опытов. Телефонная вспышка, зажигалка и взгляд на солнце не подтверждают исправность маски: датчики реагируют на свой спектр, а режимы и чувствительность остаются непроверенными. Используйте процедуру из инструкции.
Новую маску тоже готовят. Снимают плёнки, ставят целые наружное и внутреннее защитные стёкла, проверяют питание и очищают датчики. Не прошла Test — дугу не зажигают.
Примерка на десять секунд почти бесполезна. Настройте обхват, расстояние до лица, глубину и угол. Поднимите щиток, опустите, наклонитесь к воображаемому шву. Он не должен сам падать или удерживаться лишь после затяжки до боли.
Проверьте обычные защитные очки и респиратор, если пользуетесь ими. Корпус не должен цеплять воротник, оголять подбородок или упираться в нос. Для ежедневной работы ремкомплект оголовья может оказаться нужнее ещё одного режима фильтра.
Защитные пластины — расходник. Наружная ловит брызги, внутренняя бережёт картридж от царапин и пыли. Запишите их размер и посмотрите наличие. Маска с редким фигурным стеклом бывает выгодной только до первой замены.
- Процессы и токи: MMA, MIG/MAG, TIG, резка или зачистка.
- Рабочий диапазон DIN и светлое состояние фильтра.
- Оптический класс и стандарт, по которому он заявлен.
- Количество и расположение датчиков дуги.
- Наличие Sensitivity и Delay, доступ к ручкам в перчатках.
- Минимальный TIG-ток по паспорту, если нужен аргон.
- Размер окна именно в миллиметрах.
- Тип батареи, кнопка Test, индикатор разряда.
- Рабочая температура и условия хранения.
- Цена и доступность обоих защитных стёкол.
- Посадка после нескольких минут, а не первого движения.
- Покупка по рисунку. Корпус ничего не рассказывает о фильтре и посадке.
- DIN 13 для каждого шва. Более тёмное окно не всегда удобнее; уровень зависит от тока.
- Путаница DIN и 1/1/1/2. Это затемнение и качество оптики, то есть разные параметры.
- Два датчика для сложного TIG ради экономии. В тесной конструкции их проще одновременно перекрыть.
- Гонка за самой маленькой дробью. Скорость не компенсирует грязный сенсор и неверную чувствительность.
- Забытый Grind. Фильтр в режиме шлифовки не затемняется от дуги.
- Редкие расходники. Поцарапанное внешнее стекло ухудшит обзор дорогой оптики.
Ниже появятся актуальные модели из каталога Svarmax. Сначала оставьте те, что подходят по процессу, DIN и датчикам. Затем откройте две-три карточки рядом и сравните оптический класс, окно, питание, массу и комплект. Это полезнее рейтинга, где одной маске дали первое место без учёта вашей сварки.
Редкая MMA- или MIG/MAG-сварка на столе не требует максимальной комплектации. Нормальный фильтр DIN 9-13, два открытых датчика, удобное оголовье и доступные стёкла могут честно закрыть эту задачу. Не платите за четыре датчика только потому, что четыре больше двух.
Но если дуга слабая, шов спрятан в конструкции или маска остаётся на голове всю смену, доплата становится понятной. Четыре сенсора уменьшают риск потери дуги, Sensitivity и Delay помогают настроить поведение фильтра, хорошая оптика и баланс снижают усталость. В разделе сварочных масок-хамелеонов сравнивайте именно эти вещи. Самая удачная маска после начала работы перестаёт напоминать о себе — и это, пожалуй, лучший её тест.
