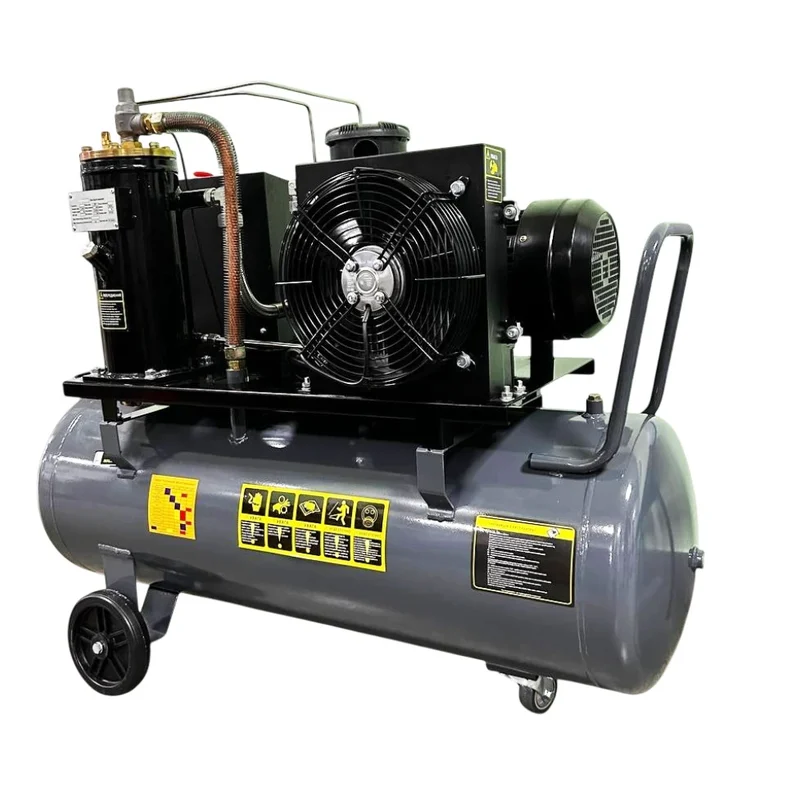

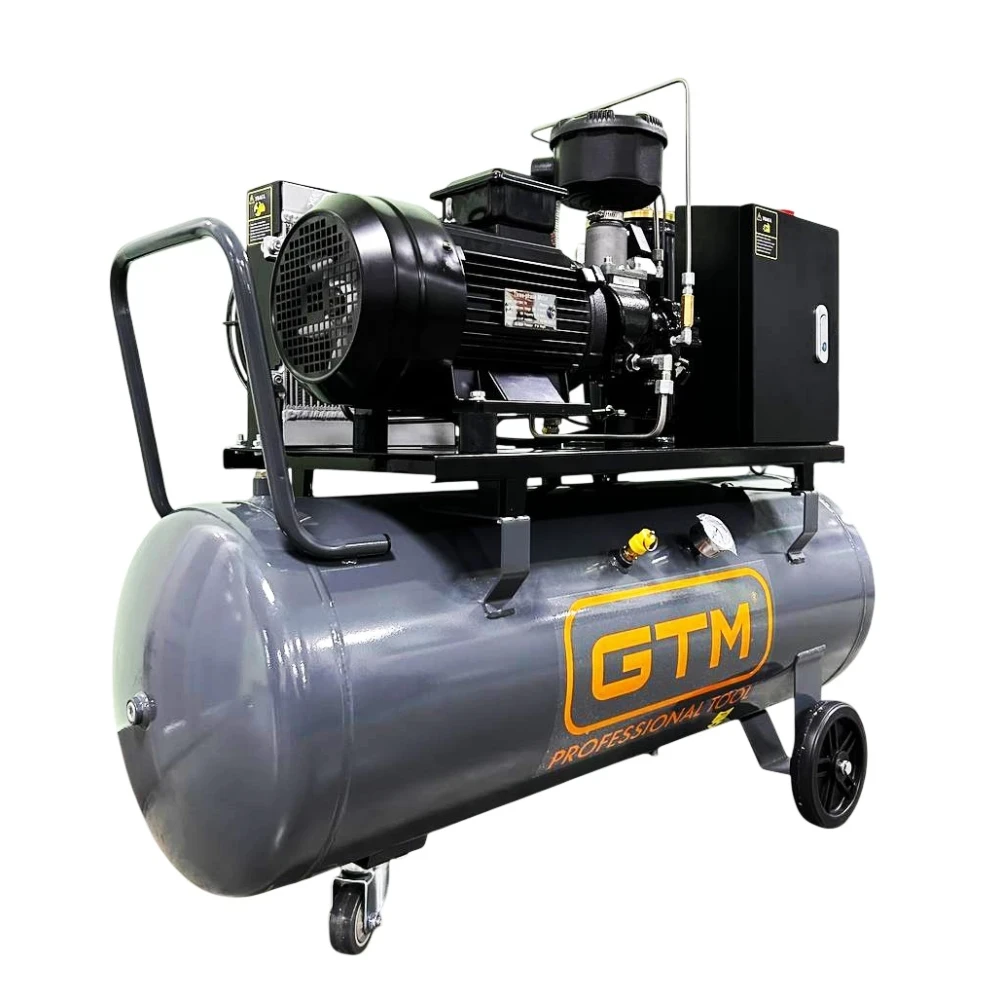

Гвинтовий компресор GTM DLG4V 380, 150 л, 420 л/хв, 380 В (27292)

Якщо у цеху вже є кілька пневмоліній, почніть не з об’єму бака. GTM DLG4V 380 видає 420 л/хв на виході; цієї цифри не можна замінити 150 літрами ресивера. Робочий тиск — 8 бар. Порахуйте інструменти, що реально працюватимуть разом. Сума їхніх витрат і невеликий запас на втрати в магістралі покажуть, чи вистачить цієї установки.

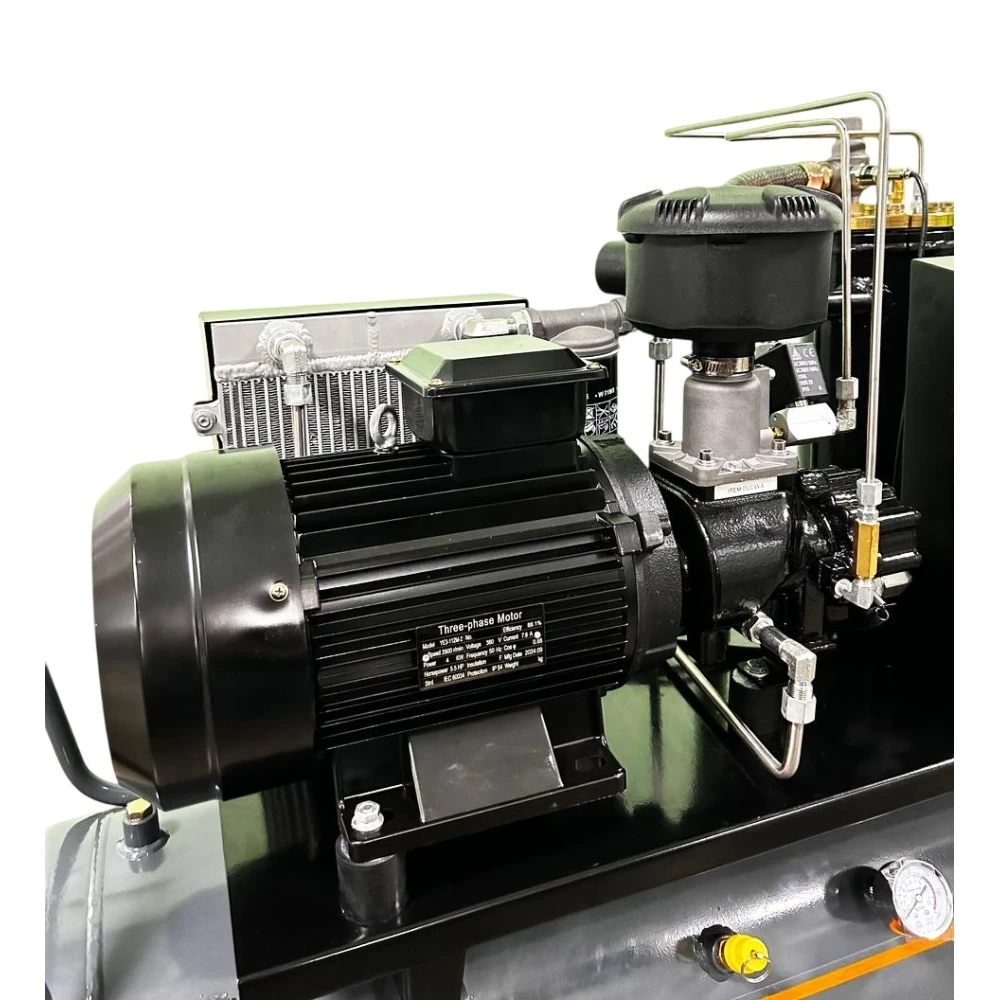

Для підключення потрібна трифазна мережа 380 В / 50 Гц. Масляний гвинтовий блок має прямий привід від електродвигуна 4 кВт. На фото сусідні моделі можуть виглядати майже однаково, тому краще звірити напис DLG4V 380 і код 27292. У родині GTM різняться і ресивери, і фактична подача.

Коли 150 літрів справді виручають

Наприклад, гайковерт працює кілька секунд і робить паузу. За цей час компресор знову наповнює ресивер — додатковий об’єм корисний. Інакше з безперервним фарбуванням: якщо витрата перевищує 420 л/хв надовго, запас вичерпається, тиск почне спадати. Тут вирішує вихідна подача при потрібному інструменту тиску.

У DLG3V 380 ресивер 100 л і подача 350 л/хв. DLG4V 380 додає 50 л об’єму та 70 л/хв подачі, двигун зростає з 3 до 4 кВт. Якщо молодша модель уже працювала на межі, різницю варто розглянути. Якщо такого навантаження немає, більший бак сам по собі не причина переплачувати.

Встановлення без сюрпризів

Компресор має розміри 126 × 44 × 100 см і важить 110 кг. Заздалегідь перевірте вхідний отвір, місце розвантаження, рівну основу та доступ до вузлів обслуговування. Колеса допоможуть пересунути агрегат по майданчику, але не зроблять його легким для ручного перенесення. За керівництвом вихід має розмір G1/2″, охолодження повітряне, швидкість обертання — 2950 об/хв.

Для двигуна 4 кВт потрібні належне трифазне підключення й заземлення. Також не перекривайте вентиляцію. Компресор масляний, тому для фарбування або процесів, де важлива сухість і чистота повітря, фільтри та осушення добирають відповідно до вимог конкретного обладнання. Називати саму установку безмасляною неправильно.

Цифри та комплект для коду 27292

• GTM DLG4V 380 — гвинтовий масляний компресор із прямим приводом.
• Двигун 4 кВт; мережа 380 В / 50 Гц; 2950 об/хв.
• Вихідна подача 420 л/хв; робочий тиск 8 бар.

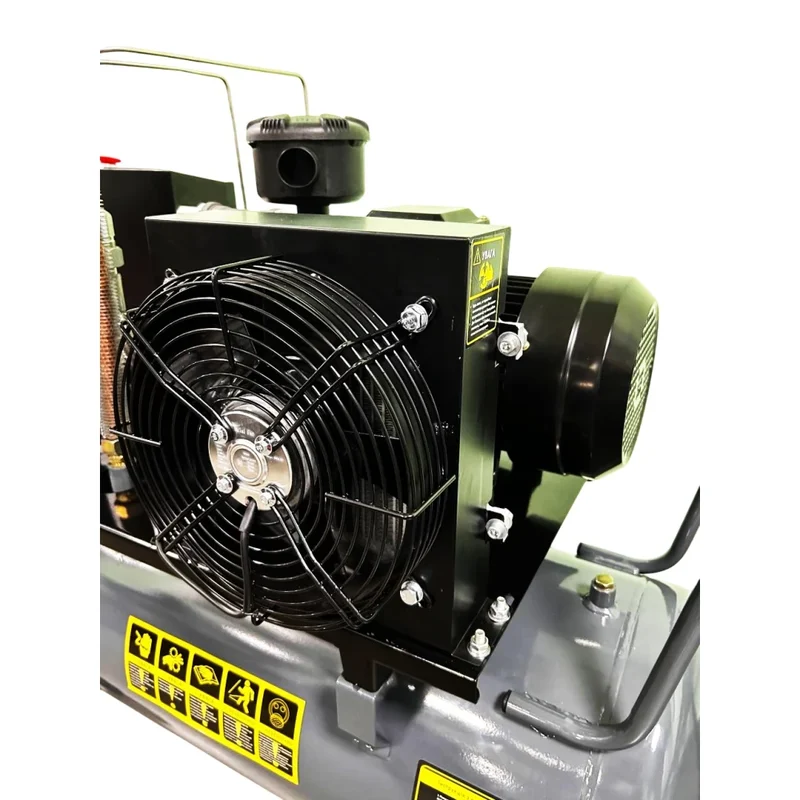

• Горизонтальний ресивер 150 л, повітряне охолодження, вихід G1/2″.
• Габарити 126 × 44 × 100 см, маса 110 кг.

Для цієї позиції виробник перелічує компресор, транспортні колеса, інструкцію та трубку для відведення масла. У спільному керівництві для серії зазначено, що колеса залежать від комплектації, тож перевірте фактичний набір під час отримання. Пневмошланг, інструмент і додаткові фільтри в переліку не заявлені.

Перед запуском звірте складання, електропідключення та обслуговування з інструкцією GTM. Якщо плануєте живити кілька постів, повідомте їхню одночасну витрату: це найкоротший шлях зрозуміти, чи вистачить 420 л/хв.
