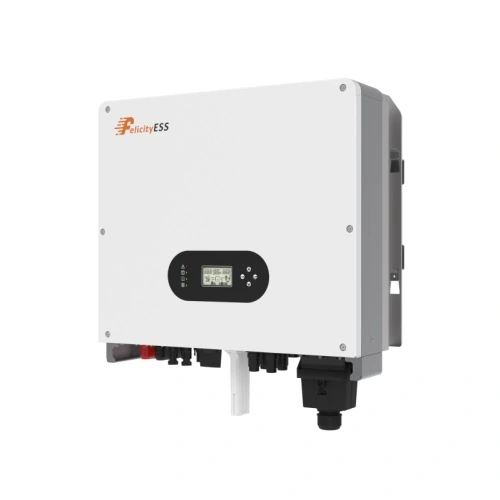

Гібридний інвертор Felicity T-REX-6KLP1G01 (6 кВт, 48 В, 2 MPPT)

Felicity T-REX-6KLP1G01 — коли сонячну станцію збирають разом із резервом

Удень панелі на даху працюють, увечері потрібне світло в будинку. А під час відключення хочеться залишити котел і холодильник, не бігаючи з подовжувачами. Під таку систему беруть Felicity T-REX-6KLP1G01: гібридний інвертор із резервним виходом 6 кВт, батареєю 48 В та підключенням до однофазної мережі. Спочатку визначають резервні лінії й потрібний час роботи. Уже під них вибирають батарею, а не навпаки.

Два MPPT приймають масив рекомендованою потужністю до 7,8 кВт. Денну генерацію можна використовувати в системі разом з акумулятором, але ввечері все вирішить запас батареї. Номінал виходу водночас лишається 6 кВт. Цифри потужності панелей, потужності навантаження та ємності накопичувача не можна підміняти одна одною.

Два трекери для двох окремих стрінгів

На кожний MPPT припадає один стрінг і до 3900 Вт рекомендованої потужності панелей. Це зручно, коли масив доводиться ділити на дві групи: монтажник може розрахувати кожну окремо. Робочий MPPT-діапазон становить 100–500 В, стартова напруга — 130 В. Для повного навантаження у версії 6 кВт зазначений діапазон 260–500 В.

Тут легко помилитися, якщо дивитися лише на велику цифру 7800 Вт. Напруга PV не має перевищувати 550 В, струм — 15 А на кожний трекер; граничний струм короткого замикання — 18 А на трекер. Враховують параметри конкретних модулів та підвищення напруги на холоді. Кількість панелей «як у сусіда» для розрахунку не підходить.

Батарея на 48 В, а струм — за її можливостями

Інвертор розрахований на акумулятори в діапазоні 40–60 В, підтримує літій-іонні та свинцево-кислотні батареї. Максимальний заряд і розряд у моделі 6 кВт — 120 А. Це межа апарата, не обов'язкове налаштування. Малій батареї не можна призначати великий зарядний струм лише тому, що інвертор його вміє.

Для BMS передбачені CAN і RS485. Перед купівлею перевіряють протокол, розпіновку та налаштування вибраної батареї. Один відповідний роз'єм ще не доводить сумісність. А час резерву рахують за корисним запасом енергії та реальним споживанням: котел зі зв'язком і кухня з бойлером дадуть зовсім різний результат.

Мережа та резервний вихід — різні лінії

У корпусі є мережевий термінал та окремий Back-up. Резервний вихід розрахований на 6000 ВА / 6000 Вт за 230 В. Перемикання живлення заявлене в межах 20 мс — це не нульова пауза й не обіцянка роботи будь-якого чутливого навантаження без перевірки. Силову схему, захист і заземлення збирає кваліфікований спеціаліст.

Підтримуються AC-coupling та робота системи з енергією від генератора за відповідною схемою. Паралельно можна об'єднати до шести пристроїв. Водночас один апарат лишається однофазним: три фази не отримують перемичкою від одного виходу. Можливість мережевої роботи також не означає автоматичного дозволу продавати електрику — режими й погодження залежать від проєкту.

32,4 кг на стіні — місце вибирають заздалегідь

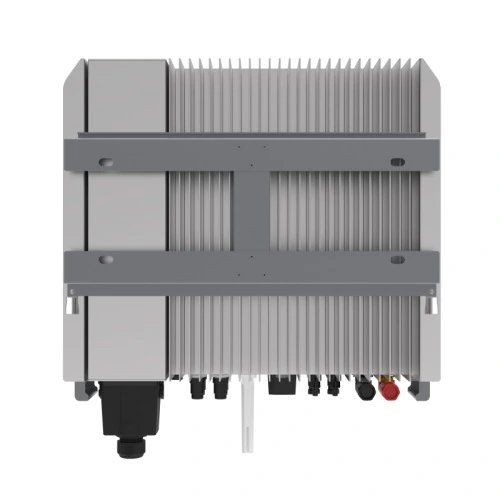

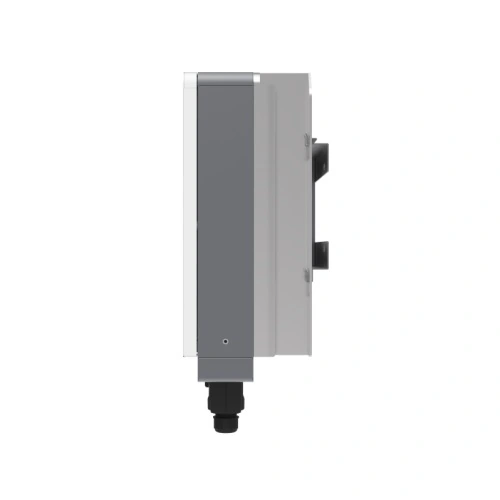

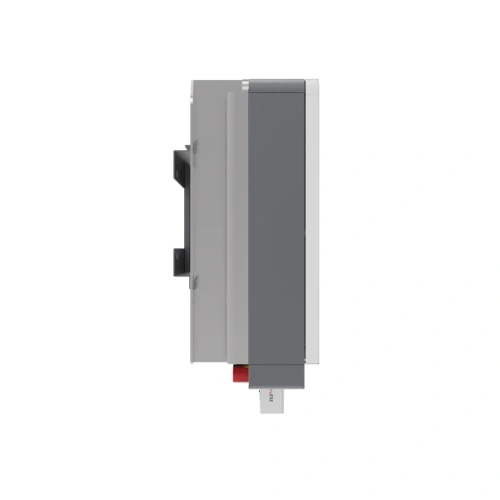

Інвертор має корпус IP65 і настінне кріплення. Його розміри — 530 × 493 × 228 мм, маса без паковання — 32,4 кг. Потрібні міцна опора та місце для обслуговування. Для шестикіловатної версії в паспорті передбачене інтелектуальне повітряне охолодження; вважати її безвентиляторною за описом молодшої моделі не треба.

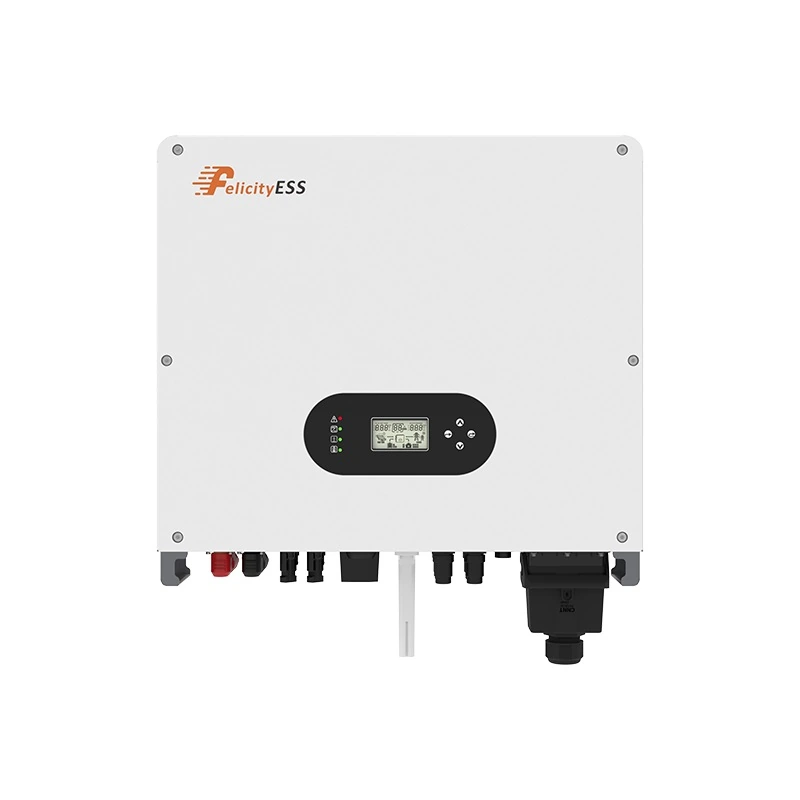

LCD та світлодіодні індикатори дають змогу бачити стан на місці, комплектний Wi-Fi-модуль — підключити моніторинг. Робоча температура від −25 до +60 °C, вище +45 °C передбачене зниження потужності. IP65 не скасовує вимог інструкції до місця монтажу: залишають вільний простір, захищають від несприятливих умов і не ховають радіатор у тісну шафу.

Точні параметри T-REX-6KLP1G01

• Тип: однофазний низьковольтний гібридний інвертор, трансформаторна ізоляція.
• Батарея: система 48 В, робочий діапазон 40–60 В; Li-Ion / свинцево-кислотна.
• Максимальний заряд / розряд: 120 / 120 А; потужність заряду та розряду до 6000 Вт.
• Рекомендована потужність PV: до 7800 Вт сумарно, до 3900 Вт на один вхід.
• Трекери / стрінги: 2 MPPT, по 1 стрінгу на трекер.
• PV: номінально 360 В; допустимий діапазон 90–550 В; максимум 550 В; запуск від 130 В.
• MPPT: 100–500 В; діапазон повного навантаження 260–500 В.
• Струм входу PV: 15 / 15 А; граничний струм КЗ: 18 / 18 А.
• Мережа: 230 В AC, робочий діапазон 184–264,5 В, 50/60 Гц; вхідний струм до 40 А.
• Номінальна AC-потужність: 6000 Вт; номінальний струм виходу 26 А, максимальний 30 А.
• Безперервний прохідний струм AC: до 40 А; коефіцієнт потужності понад 0,99, діапазон регулювання 0,8 випереджальний…0,8 відстаючий; THDi менше 3%.
• Back-up: 6000 ВА / 6000 Вт, 230 В AC, 50/60 Гц, максимальний струм 30 А.
• Захисти: від перевищення струму та потужності, КЗ; anti-islanding, GFCI та контроль опору ізоляції.
• Зв'язок: RS232 / RS485; зв'язок BMS: CAN / RS485; моніторинг Wi-Fi / GPRS, LCD + LED.
• Захист корпусу: IP65; охолодження інтелектуальне повітряне; монтаж настінний.
• Робоча температура: −25…+60 °C, зниження потужності вище +45 °C.
• Корпус: 530 × 493 × 228 мм; нетто 32,4 кг; паковання: 632 × 570 × 315 мм, брутто 39,1 кг.
• Стандарт безпеки IEC 62109-1/-2; гарантія в паспорті виробника — 10 років із застосуванням умов його Warranty Policy. Регіональні умови гарантії перевіряються під час оформлення.

Комплект постачання й окрема опція

За посібником: інвертор, пара батарейних роз'ємів, посібник користувача, дві пари PV-роз'ємів, Wi-Fi-модуль, два COM-роз'єми, чотири розпірні гвинти, чотири комбіновані гвинти M5/M4, паралельний роз'єм і кабель, шість наконечників OT, гарантійна карта, чотири ізолювальні проставки, AC-термінал та захисний короб батарейного термінала. Meter+CT — лічильник із трансформатором струму — зазначений як опція, а не обов'язкова частина комплекту. Батарея та сонячні панелі купуються окремо.

Для підбору у Свармакс знадобиться список приладів, модель батареї та маркування панелей. Особливо якщо частину обладнання вже куплено. Перевіримо струм кожного MPPT і можливості акумулятора, перш ніж збирати все разом. А для одного котла й роутера без сонячної частини варто порівняти й простіший резерв: купувати два трекери про запас потрібно не всім.
