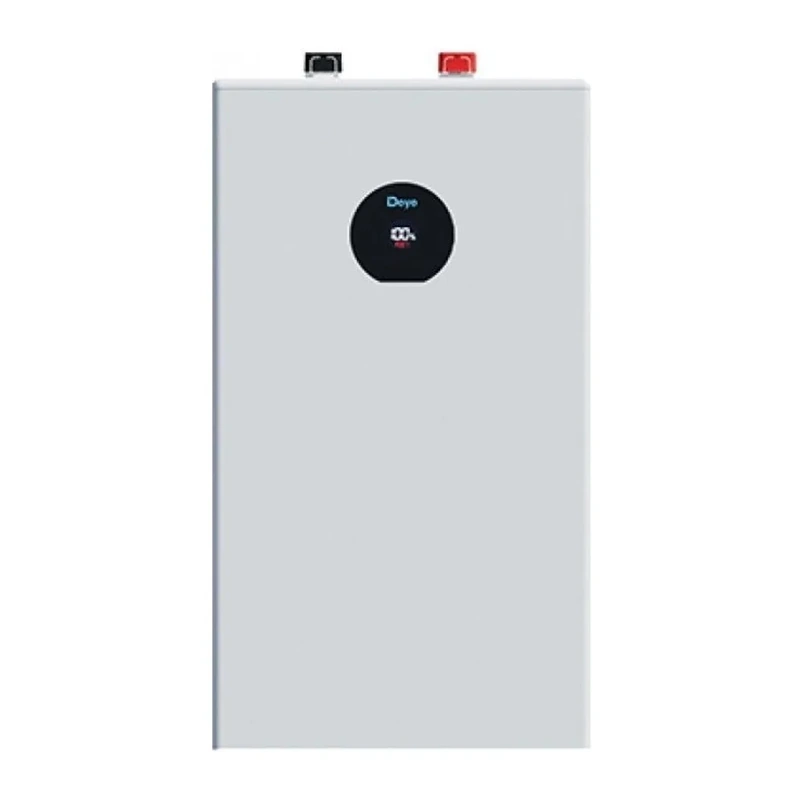

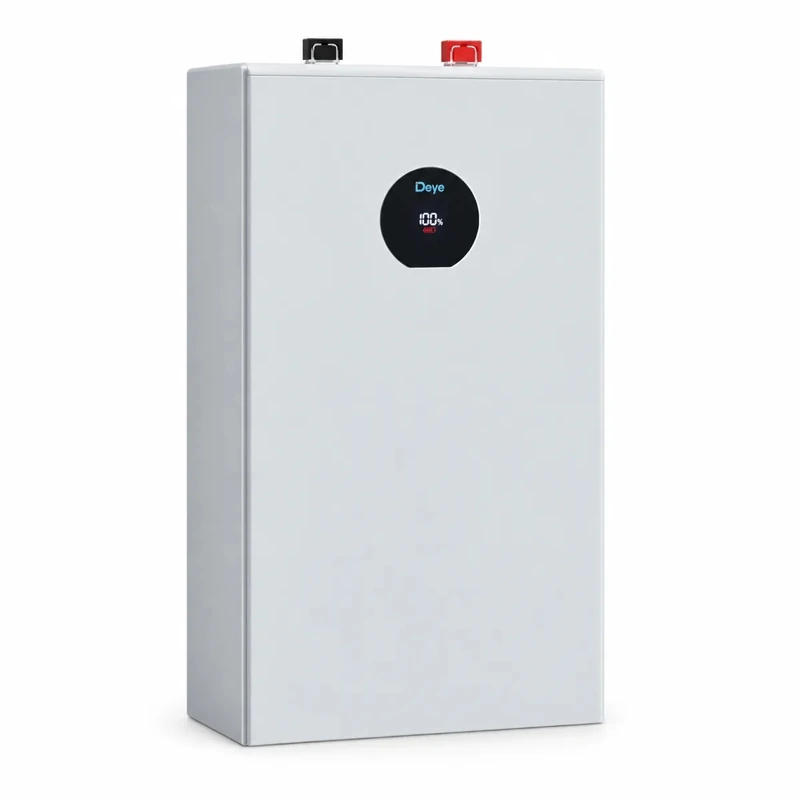

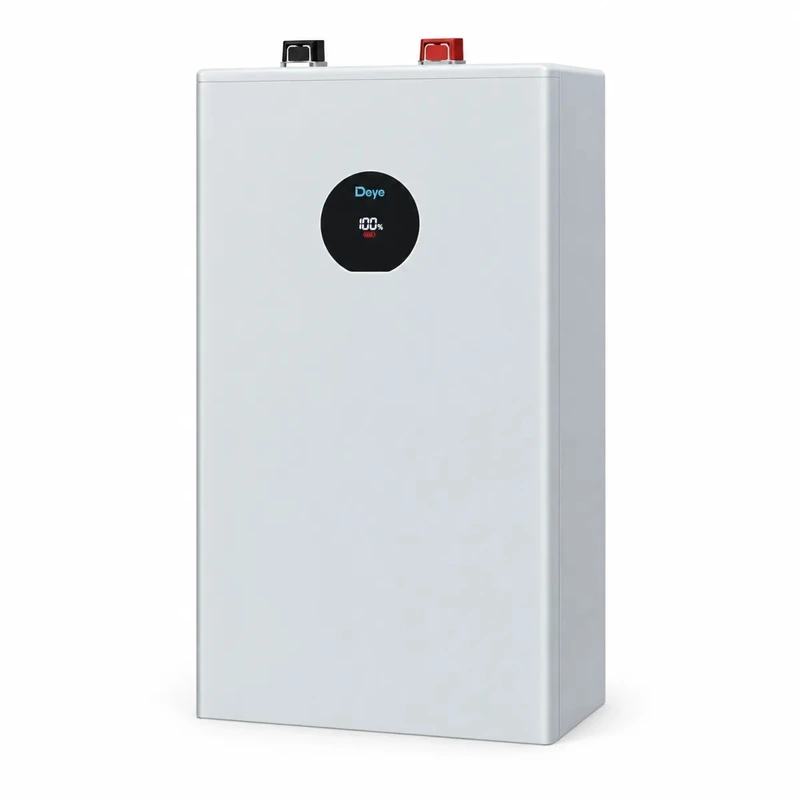

Аккумулятор LiFePO4 Deye SE-F16-C (51,2 В, 314 А·ч, 16 кВт·ч, LCD)

Deye SE-F16-C: запас энергии для длинных отключений

Роутер и лампы — одна история. Когда к ним добавляются холодильник, насос и рабочее место, маленький аккумулятор приходится беречь. Deye SE-F16-C берут уже под другой запас: 16 кВт·ч номинальной энергии и 314 А·ч в одном LiFePO4-модуле. Зарядом и питанием домашней линии занимается совместимый инвертор, батарея хранит энергию для него.

Подключить прибор прямо к этой АКБ нельзя: розетки 230 В у неё нет. Номинал батареи — 51,2 В, рабочие пределы — 44,8–57,6 В, системный класс — низковольтные 48 В. Инвертор, панели и внешняя защита нужны отдельно. А время работы считают не по одному числу на коробке, а по нагрузке, глубине разряда, потерям преобразования и собственному потреблению системы.

Deye рекомендует глубину разряда 90%. Получается около 14,4 кВт·ч расчётного запаса на DC до потерь. Это не те же 14,4 кВт·ч на выходе инвертора и тем более не обещание получить все номинальные 16 кВт·ч. Поэтому перед заказом полезно решить, какие приборы действительно должны остаться на резерве.

LCD на корпусе и связь с инвертором

Здесь легко ошибиться с суффиксом. Нужен экран на передней панели — смотрите именно SE-F16-C: LCD показывает процент заряда и коды ошибок, подсветка меняется при аварии. Вариант L имеет логотип, E — LED-индикацию. Одна общая надпись SE-F16 в предложении продавца ещё не говорит, какое исполнение вы получите.

Встроенная BMS следит за напряжениями ячеек, током и температурой, управляет зарядом и разрядом, выполняет балансировку. Для связи предусмотрены CAN2.0 и RS485, для приложения — Bluetooth. Совместимость проверяют по точной модели инвертора, его прошивке и протоколу батареи. Разъём RJ45 сам по себе ещё не подтверждает совместную работу.

Рекомендуемый ток заряда и разряда — 157 А. Максимум длительного заряда составляет 160 А, длительного разряда — 230 А. Пиковые 280 А допускаются на 10 секунд, это не постоянная нагрузка. Максимальные длительные токи относятся к согласованному литиевому режиму и зависят от температуры и уровня заряда.

Для работы с несогласованным инвертором руководство отдельно указывает пределы 160 А на заряд и 180 А на разряд при 25±2 °C. Настройку нельзя свести к выбору самого большого числа в меню. Монтажник должен согласовать BMS, кабели, защиту и возможности инвертора.

Где разместить батарею и как расширять систему

Место для батареи лучше подготовить до доставки. Приблизительно 109 кг по руководству Deye — это уже не переносной блок, который переставляют одной рукой. Проверьте основание и маршрут заноса. Корпус без навесной планки занимает 400 × 708 × 233 мм; производитель допускает стену, пол и штабельную установку по своим схемам. Колёса можно заказать как опцию, автоматически рассчитывать на них в коробке не стоит.

Корпус имеет защиту IP21. Нужны сухое защищённое помещение и вентиляция, а не место под дождём или возле возможной протечки. Заряжать батарею можно при 0…+55 °C, разряжать — при −20…+55 °C. Для этой версии подогрев не заявлен. Разрешённый разряд при отрицательной температуре не отменяет ограничения на заряд.

В одну параллельную систему допускается до 32 батарей. Расширение до 64 возможно только с дополнительным коммуникационным оборудованием CAN-Box и по соответствующей схеме. Это не последовательное соединение: поднимать напряжение сборки произвольным объединением модулей нельзя.

Производитель указывает ресурс не менее 6000 циклов при 25±2 °C с критерием окончания испытания 70% EOL. Это условия измерения, а не гарантия одинакового ресурса при любой температуре и нагрузке. Срок гарантии 5 или 10 лет зависит от региона и условий политики Deye; применимые условия для поставки уточняют при заказе.

Характеристики и комплект SE-F16-C

• Химия: литий-железо-фосфатная LiFePO4; BMS встроена.
• Ёмкость 314 А·ч, номинальная энергия 16 кВт·ч; рекомендуемая глубина разряда 90%.
• Номинальное напряжение 51,2 В; рабочий диапазон 44,8–57,6 В.
• Рекомендуемый заряд/разряд 157 А; длительный заряд до 160 А и разряд до 230 А в согласованном литиевом режиме.
• Пиковый заряд/разряд до 280 А на 10 с; фактические токи зависят от температуры, SOC и совместимости оборудования.
• LCD-экран исполнения C; CAN2.0, RS485, Bluetooth и приложение, звуковая сигнализация.
• IP21; заряд 0…+55 °C, разряд −20…+55 °C; хранение 0…+35 °C.
• Относительная влажность до 95% без конденсации; высота установки до 3000 м.
• Размеры Ш×В×Г: 400 × 708 × 233 мм без навесной планки; масса приблизительно 109 кг.
• До 32 модулей параллельно; до 64 с CAN-Box по отдельной схеме.
• Не менее 6000 циклов при 25±2 °C, 70% EOL; в руководстве перечислены UN38.3, MSDS, CE и CB.

В перечне руководства: одна батарея, коммуникационный кабель 26AWG длиной 1000 мм, провод заземления 10AWG 1000 мм, положительный и отрицательный силовые кабели 1AWG по 1000 мм, два крюка, девять распорных болтов M6×100, четыре болта M4×12, четыре кронштейна, руководство, логотип-наклейка и установочный бумажный шаблон. Четыре колеса — опция; 16 болтов M5×12 предусмотрены с колёсами. Состав монтажного набора для выбранного размещения согласуют перед отправкой.

Подключение такой АКБ поручают квалифицированному специалисту. В Свармакс поможем сверить Deye SE-F16-C с вашим инвертором, подобрать внешнюю защиту и оформить доставку по Украине. Для заказа лучше сразу назвать модель инвертора и приборы, которые должны работать при отключении.
