Аккумулятор LiFePO4 MUST LP16-24100 (25,6 В, 100 А·ч, 2,56 кВт·ч)

MUST LP16-24100 — батарея для комплекта с инвертором 24 В

Эта поставка продаётся только вместе с инвертором. Цена в карточке относится к самой батарее LP16-24100: инвертор выбирают и рассчитывают отдельно. Если нужен резерв для котла, холодильника, рабочего места или освещения, сначала стоит определить нагрузку и требуемое время работы, затем согласовать оба компонента. Одной АКБ без преобразователя недостаточно для питания приборов 230 В.

LP16-24100 хранит 2,56 кВт·ч номинальной энергии. Внутри LiFePO4-ячейки, ёмкость — 100 А·ч, номинальное напряжение — 25,6 В. Это батарея системного класса 24 В. Похожая LP16-48100 тоже бывает на 100 А·ч, но напряжение и запас энергии у неё другие; заменять одну другой в готовой системе нельзя.

Указанные 2,56 кВт·ч не равны мощности подключённой техники. В точной колонке даташита выходная мощность батареи ограничена 2,5 кВт на стороне DC. На выходе инвертора будут потери. При использовании 80% номинальной энергии расчётный запас составляет 2,048 кВт·ч до преобразования, но реальное время зависит от нагрузки и настроек BMS.

Не путайте рабочий ток с предельным

Даташит рекомендует заряд током 20 А. Стандартный разряд — 50 А, максимальный непрерывный заряд и разряд — по 100 А. Последнее число не означает, что систему нужно постоянно держать на пределе. Кабели, защита, инвертор и температура должны допускать выбранный режим. Для заряда указаны 29,2 В, для завершения разряда — 22 В; пороги BMS составляют 29,2 В и 22 В соответственно. Настройки выполняет специалист по документации конкретной батареи.

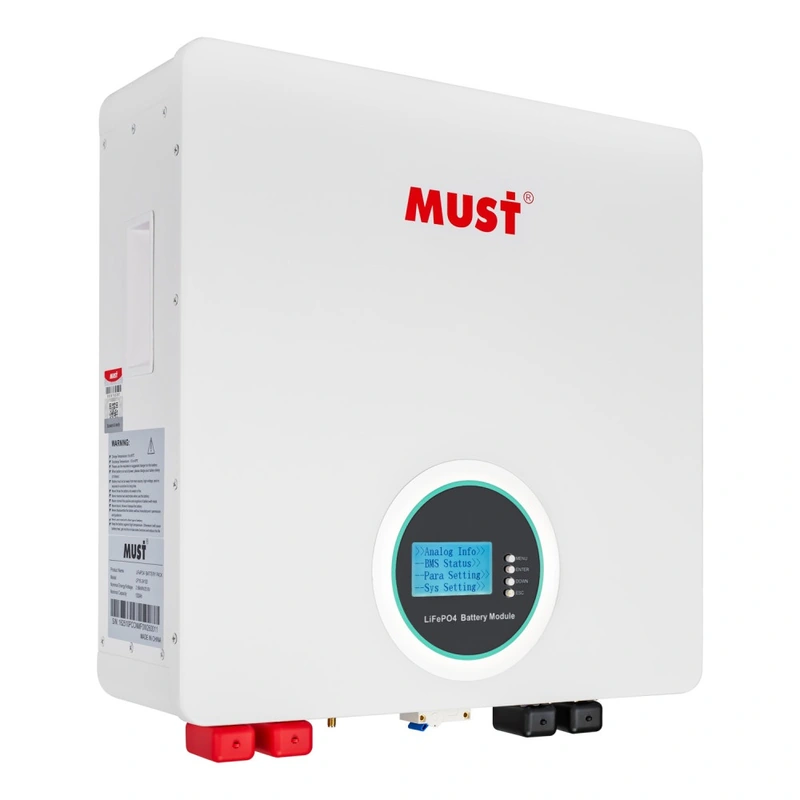

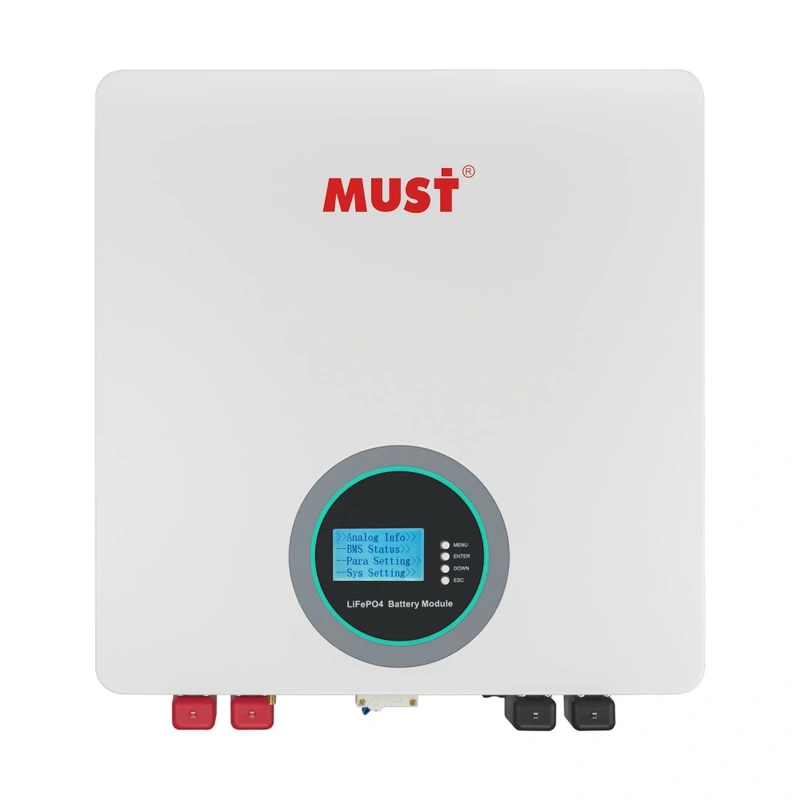

Встроенная BMS следит за напряжением, током и температурой, обеспечивает балансировку и защиты от перезаряда, чрезмерного разряда, перегрузки и короткого замыкания. Круглый LCD на лицевой панели позволяет посмотреть состояние батареи и параметры. Для дистанционного контроля предусмотрен Wi-Fi; на фото точного артикула есть антенна и маркировка Bluetooth/WiFi.

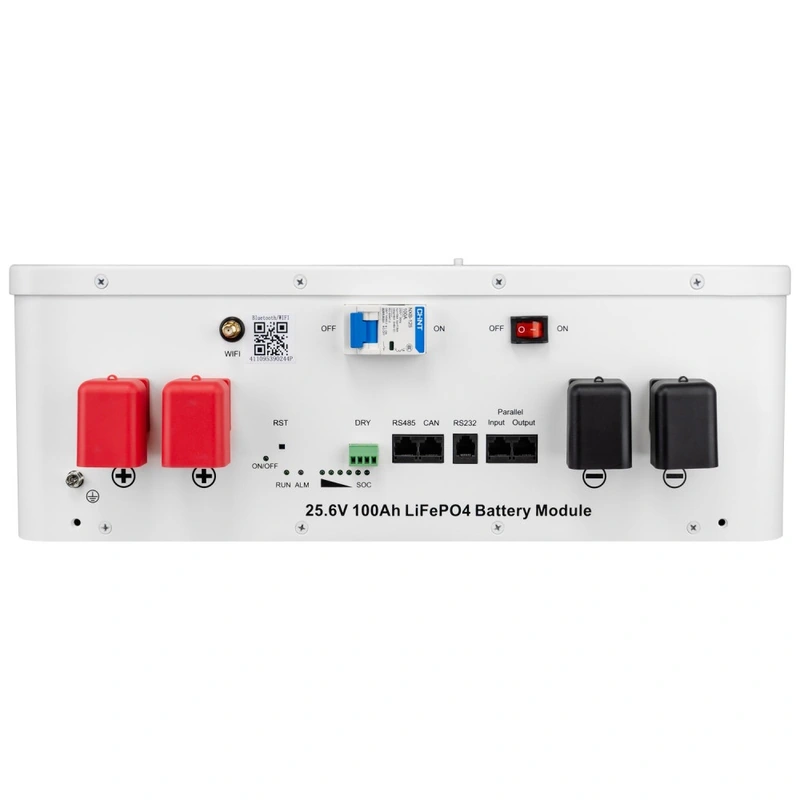

На разъёмной панели находятся CAN, RS485 и сервисный RS232, отдельные порты параллельной связи, сухой контакт, выключатель и индикаторы. Наличие CAN не означает совместимость с любым инвертором. До покупки сверяют точную модель, прошивку, протокол BMS и распиновку коммуникационного кабеля.

Корпус, температура и различия партий

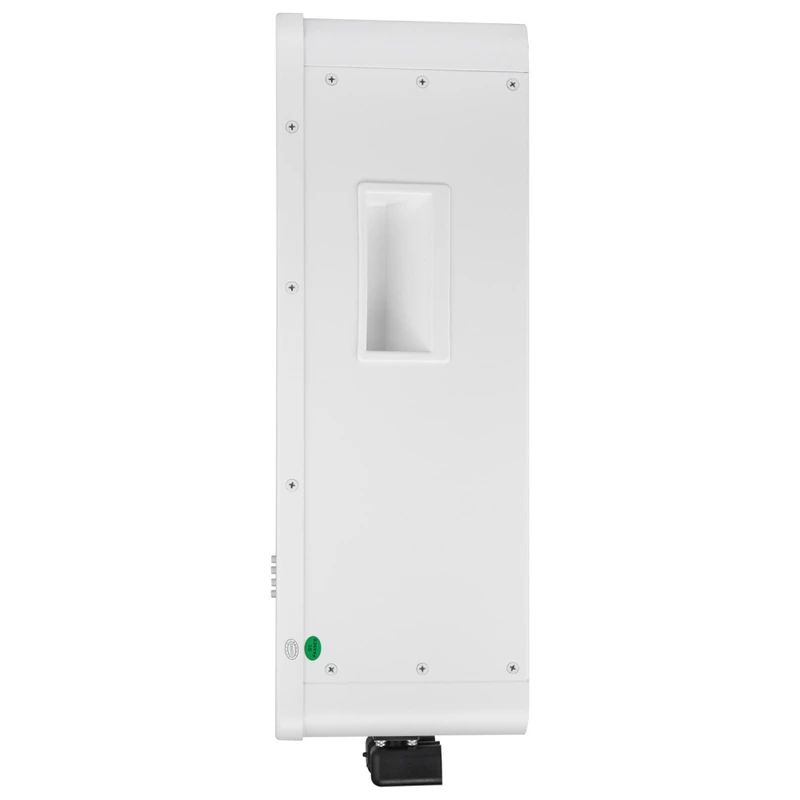

Размеры этой модели — 442 × 485,5 × 177 мм. Стальной корпус SPCC рассчитан на настенный, штабельный или стоечный монтаж; стойка относится к дополнительному оснащению. В документах исполнения указан IP21, поэтому батарею размещают в сухом защищённом помещении, а не на улице. Колёса и вертикальный напольный корпус старших LP16-48300 сюда не относятся.

В прайсе и кратком описании поставщика стоит масса 23 кг. В приложенном к прайсу даташите и обновлённой таблице DFI для LP16-24100 уже указано 27 кг нетто. В даташите поставщика масса с картонной упаковкой — 30 кг, с деревянной — 40 кг. Перед выбором креплений и расчётом доставки нужно сверить фактическую партию, не принимать 23 кг за гарантированную массу любого исполнения.

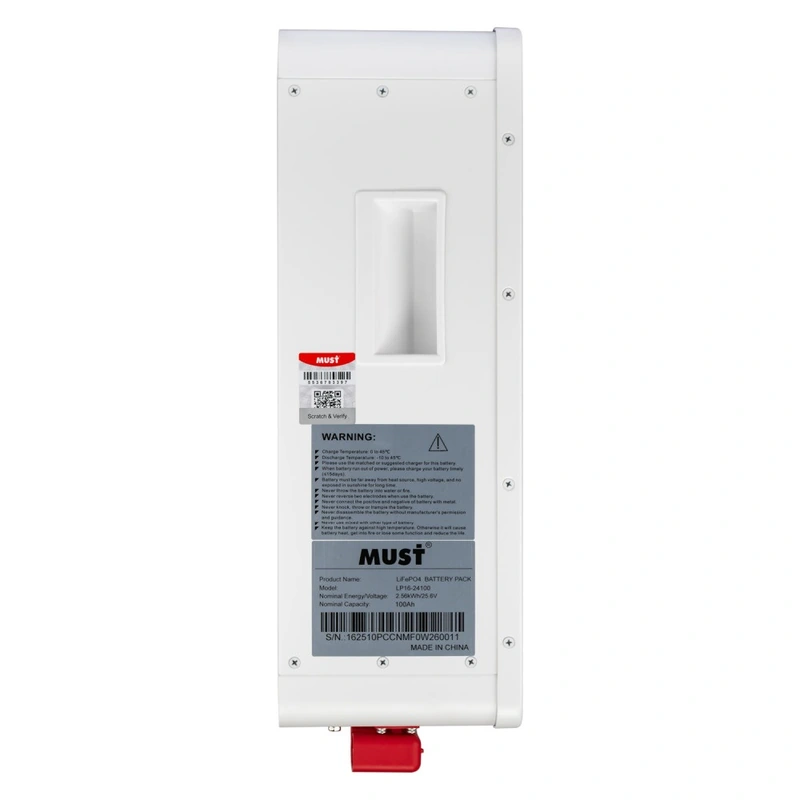

Температурные пределы также менялись. На предупреждающей наклейке батареи в галерее указаны заряд 0…+45 °C и разряд −10…+45 °C; руководство семейства повторяет эти ограничения. Приложенный даташит содержит более широкий диапазон 0…+50 °C и −20…+60 °C. Без подтверждения ревизии ориентируются на более строгую маркировку конкретного экземпляра. Холодный заряд не допускается, подогрев здесь не заявлен.

В даташите ресурс указан как 6000 циклов при 25 °C и глубине разряда 80%. Это условия испытания, не обещание одинакового срока службы в любом режиме. Для хранения даташит указывает −5…+35 °C, руководство — 0…+35 °C; режим длительного хранения согласуют по документам поставляемой партии.

Что согласовать перед отправкой

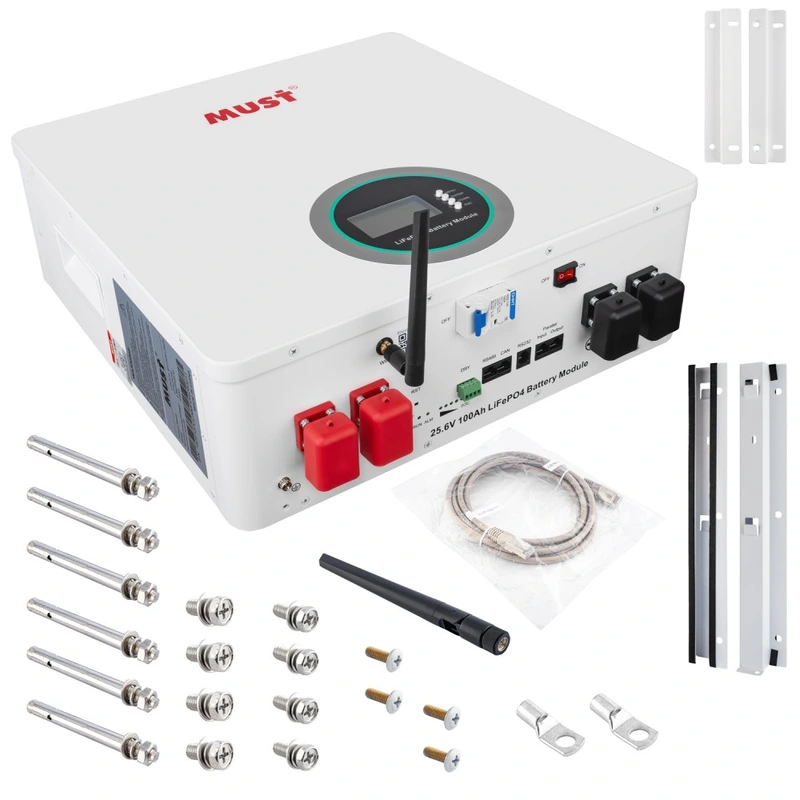

Фото комплекта точного артикула показывает батарею, антенну, коммуникационный кабель, монтажные планки, анкеры, винты и наконечники. Руководство LP1600 перечисляет два коммуникационных кабеля, четыре открытых наконечника, монтажный комплект и инструкцию. Количество кабелей и креплений проверяют по упаковочному листу партии. Готовые силовые провода к инвертору не считаем включёнными автоматически: нужны согласованные длина, сечение и разъёмы.

Параллельное расширение предусмотрено, но заявлять для любой LP16-24100 «до 40 модулей» нельзя. Такой предел есть в приложенном даташите, тогда как другие материалы производителя и обновлённый DFI указывают до 15. Перед расширением проверяют совместимость версий BMS, прошивки и схему производителя. Последовательное соединение ради повышения напряжения не обещаем.

В даташите поставщика указан гарантийный срок 5 лет; условия и документы конкретной поставки уточняют при заказе. В Свармакс поможем подобрать совместимый инвертор 24 В, проверить состав и рассчитать полный комплект. Напишите, что нужно оставить на резерве, и есть ли уже оборудование. Доставка по Украине — после согласования модели и комплектации.
