Расходники для плазмореза: как подобрать сопло и электрод
В мастерскую нередко приносят пакетик с двумя медными деталями и говорят: «Дайте такие же для CUT-40». Начинаем спрашивать про горелку, а ее модель никто не записал. Сопло покупали по виду: резьба подошла, аппарат зажегся. Только рез повело вбок почти сразу.
Цифра после CUT помогает понять класс источника. На этом ее полномочия заканчиваются. У двух сорокаамперных аппаратов могут быть PT-31, SG-55 или совсем другой плазмотрон. Даже одинаковая резьба ничего не гарантирует. Электрод бывает короче на пару миллиметров, сопло иначе садится на завихритель, а внутри уже получается неверный зазор.
Поэтому начнем не с диаметра отверстия и не с цены комплекта. Найдем модель плазмотрона, прочитаем маркировку, разложим старые детали по порядку. Потом станет понятно, какое сопло рассчитано на рабочий ток и почему прежнее сгорело раньше времени.
На корпусе найдите модель плазмотрона. В инструкции к нему найдите номера сопла и электрода, затем проверьте ток и остальные детали сборки. Старую пару не выбрасывайте: она пригодится для сравнения, когда приедет заказ. Формулировка «расходники для CUT-40» слишком расплывчата.
| Что проверить | Почему это важно | Чего недостаточно |
|---|---|---|
| Модель плазмотрона | Определяет форму, резьбу и весь набор расходников | Надписи CUT-40 или CUT-60 на корпусе |
| Артикул пары | Сопло и электрод должны работать в одном комплекте | Похожего цвета и размера |
| Номинальный ток сопла | От него зависит сжатие и устойчивость струи | Совета «берите отверстие побольше» |
| Завихритель, колпачок, экран | Они задают поток и правильную посадку деталей | Одной совпавшей резьбы |
| Воздух и режим | Новый комплект быстро погибнет при влаге или неправильном давлении | Простой замены меди на новую |
Если маркировка стерлась, не выбрасывайте старую пару. Положите сопло, электрод, завихритель и колпачок рядом, сфотографируйте с нескольких сторон и измерьте длину. Так продавец видит комплект, а не пытается угадать его по внешности аппарата.

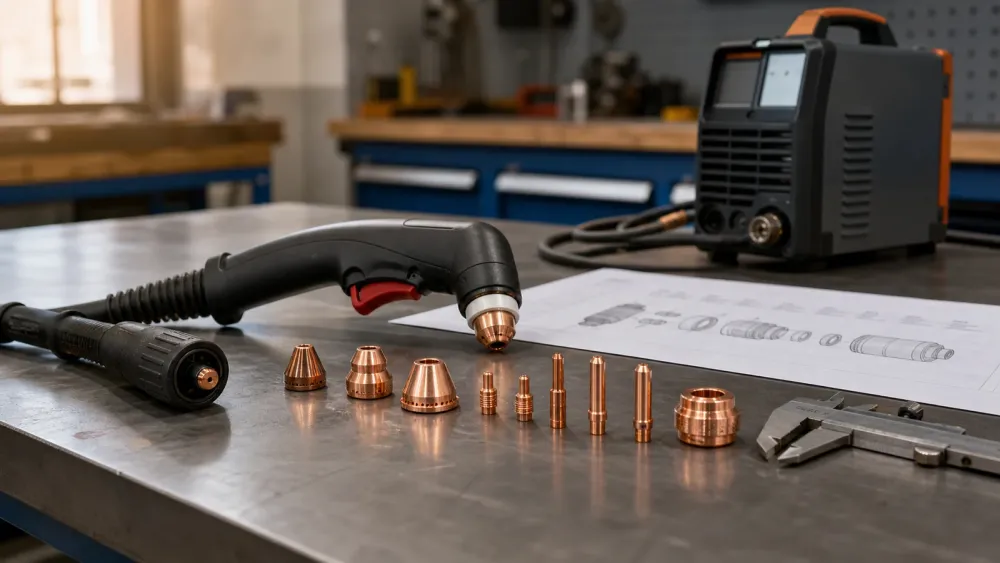

Если раскрутить остывшую головку, первой в глаза бросается медь. Но работает не просто медная «иголка». В корпус электрода запрессована вставка, обычно гафниевая для ручной воздушной резки. Дуга выходит с нее, и на торце понемногу образуется лунка. Рядом стоит сопло. Его маленький точный канал сжимает поток в узкую струю.
Между ними может стоять завихритель. Он направляет газ вокруг электрода и одновременно удерживает детали в нужном положении. Снаружи комплект закрывает удерживающий колпачок, а в некоторых плазмотронах еще и защитный экран. Поэтому покупка только двух блестящих деталей не всегда решает вопрос. Поврежденный завихритель или неправильный колпачок способен испортить новую пару.
Названия у разных производителей отличаются. Где-то пишут shield, retaining cap или swirl ring, где-то используют свои обозначения. Ориентир один: схема деталей именно вашего плазмотрона.
Посмотрите на рукоятку, головку и разъем. Маркировка PT-31, SG-55, P-80 или A-141 может быть на корпусе, наклейке либо в паспорте. Если аппарат покупался с другой горелкой, комплектность из старого объявления уже не поможет. Важна деталь, которая стоит на машине сейчас.
Удобный ориентир дает раздел плазмотронов к плазморезам: там видно, насколько отличаются горелки одного назначения. Но картинка в каталоге остается подсказкой, не измерительным инструментом. У китайских совместимых серий встречаются ревизии с похожей внешностью и другой посадкой.
Если плазмотрон не опознается, сфотографируйте его целиком и отдельно головку без расходников. Не подключайте разобранную горелку для проверки. Любой осмотр проводится после отключения аппарата от сети и подачи воздуха, когда детали остыли.
Старую коробочку от расходников стоит хранить хотя бы ради номера детали. Он полезнее десятка фотографий. Коробочки нет? Ищем номер в руководстве, читаем то, что осталось на самой детали. Размеры идут следом: длина, наружный диаметр, резьба, форма носика, место уплотнения. Штангенциркуль здесь подтверждает догадку, но не создает новый артикул.
Сравнивать нужно весь профиль. Два электрода могут иметь одинаковую резьбу, но разную длину. Более длинный изменит зазор внутри головки, короткий не займет рабочее положение. С соплом похожая история: внешняя чашка совпала, а внутренний канал и посадочный пояс отличаются.
Не дорабатывайте несовпавшую деталь напильником и не подматывайте резьбу. Плазмотрон работает с высокой температурой и точным потоком газа; кустарная посадка здесь опаснее, чем возврат неподходящего комплекта.
Сопло рассчитано на определенный диапазон тока. Если пропустить через него больше, чем предусмотрено, отверстие перегревается и быстро теряет форму. Дуга начинает цеплять стенку канала, появляется двойное дугообразование, а ровный рез превращается в лотерею.
Ставить максимально крупное сопло «с запасом» тоже не всегда разумно. На малом токе широкий канал может хуже сжимать струю, особенно на тонком листе. Правильный номинал берут из карты реза или таблицы плазмотрона. Некоторые производители рекомендуют работать немного ниже максимума конкретного сопла, но это не универсальная цифра для всех систем.
Ток на дисплее — только часть режима. Еще учитываются материал, толщина, скорость, высота и давление воздуха. Базовую связь между классом источника и задачей мы отдельно разобрали в статье CUT-40, CUT-60 или CUT-100.
Запрос «какое отверстие на 40 ампер» звучит разумно. Жаль, готового общего ответа у него нет. Два производителя могут сделать разные каналы под один ток: изменить длину, входную фаску, завихрение и расстояние до электрода. Оба сопла будут рабочими, каждое в своей головке.
Измерить старое отверстие полезно как контроль, но изношенное сопло уже стало больше и могло потерять круг. По нему нельзя заказывать новую деталь с точностью до десятой доли миллиметра. Тем более нельзя рассверливать отверстие, чтобы «поднять ток»: даже небольшая царапина отклоняет струю.
Если продавец просит только диаметр отверстия и не интересуется плазмотроном, остановитесь. Нормальный подбор начинается с серии и номера детали, а диаметр подтверждает, что в коробке нужная версия.
Менять одно сопло и даже не взглянуть на электрод соблазнительно: так дешевле. Иногда это действительно допустимо. Но глубокая лунка уводит дугу, и свежее сопло быстро получает боковую выемку. Бывает наоборот: электрод еще живой, а овальный канал продолжает давать косой рез. Вот почему детали кладут рядом и оценивают вместе.
Для многих систем производитель рекомендует менять сопло и электрод вместе. Для других разрешена отдельная замена после осмотра. Универсального правила нет: смотрите руководство. Завихритель и колпачок обычно служат дольше, однако их не оставляют навсегда. Трещина, подгар, деформация или грязный канал означают, что нужно проверить и эту часть.
Смешивать детали разных производителей допустимо только при прямо заявленной совместимости. Фраза «подходит к PT-31» должна подтверждаться артикулом и версией, а не только формой фотографии.
Названия ниже помогают ориентироваться в каталоге, но не отменяют руководство. Внутри одного семейства бывают контактный и пилотный поджиг, разные разъемы, длина кабеля и ревизии расходников.
| Семейство | Где часто встречается | Что обязательно сверить |
|---|---|---|
| PT-31 | Компактные аппараты класса CUT-40 | Длину электрода, резьбу, сопло и комплектность головки |
| SG-55 / SG-55N | Аппараты примерно до 50-60 А | Версию поджига, маркировку головки и номинал сопла |
| P-80 | Более мощные ручные и автоматические задачи | Тип исполнения, ток, разъем и полный набор расходников |
| A-101 / A-141 и другие | Профессиональные аппараты с большим током | Точный артикул каждой детали и карту реза производителя |
Нельзя считать PT-31 «любым расходником до 40 А», а P-80 — универсальным решением для всех аппаратов на 80-100 А. Эти обозначения говорят о семействе конструкции. Конкретную пару все равно подбирают по установленной горелке.

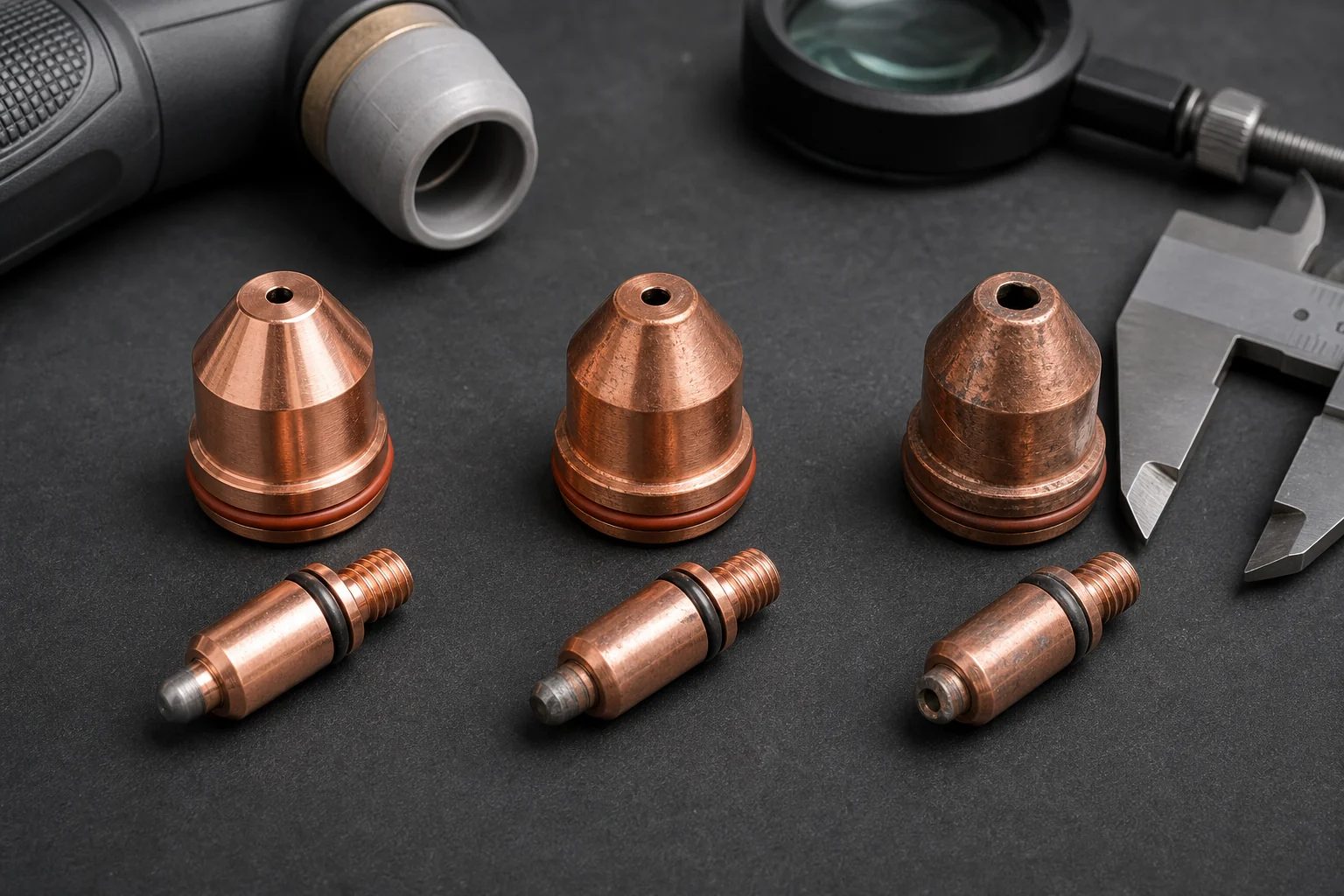

Возьмите новое сопло и положите рядом с рабочим. У нового отверстие круглое, край четкий. У отработавшего вход понемногу сглаживается, и само по себе это еще не авария. Настораживает другое: овал, боковая выемка, скол, наплыв меди или отверстие, которое заметно раздалось.
В работе это проявляется отклонением дуги. Одна сторона реза становится косее, щель шире, шлак прибавляется, а оператор инстинктивно наклоняет горелку, пытаясь компенсировать дефект. Если поворот плазмотрона меняет направление скоса, подозрение на сопло особенно сильное.
Не проверяйте канал иглой или сверлом. Они царапают точную поверхность. Загрязнение удаляют только разрешенным способом, а поврежденное сопло меняют.
Небольшая центральная лунка на электроде не означает брак. Так выглядит его обычная работа. Вопрос в глубине и форме. Лунка стала глубокой, ушла к краю, вокруг вставки появилась трещина или сильный подгар? Пора остановиться. Дожидаться, пока вставку выбьет окончательно, дорого: следом страдают сопло и головка.
В интернете встречаются конкретные миллиметры допустимой глубины. Переносить их на любой плазмотрон нельзя. Предел зависит от конструкции электрода и указан в руководстве. На одной системе миллиметр уже близок к замене, на другой контроль выполняется по другому признаку.
Если сопло выглядит хорошо, а лунка быстро становится глубокой и ровной, проверьте расход газа: слишком высокий поток способен ускорять износ электрода. Когда одновременно разрушены и сопло, и электрод, сначала ищут проблему режима, воздуха или слишком поздней замены.
Когда третий комплект подряд живет один вечер, менять поставщика вслепую рано. Откройте колбу фильтра. Там нередко вода. Иногда из компрессора уже тянет маслом, а внутри сопла появляется темный налет. Если воздух чистый, проверяем ток, давление, высоту прожига, состояние второй детали и порядок сборки.
Пилотная дуга тоже расходует ресурс. Если долго держать ее в воздухе, несколько раз нажимать кнопку до касания заготовки или начинать далеко от металла, детали стареют без полезного реза. Сетку и решетчатые детали приходится проходить множеством повторных запусков, поэтому там срок службы всегда чувствительнее.
Отдельная ошибка — прожиг толщины, которая уже находится за пределом аппарата. Расплав летит назад в сопло. Для старта в толстой заготовке применяют разрешенную высоту и приемы из карты реза, а иногда начинают от края. Подробный безопасный запуск описан в материале как подключить и настроить плазморез.
На выключенном потоке манометр может гордо показывать нужное давление. Нажали кнопку, компрессор зашумел, и стрелка просела. Причиной оказывается тонкий десятиметровый шланг, забитый фильтр или нехватка производительности. Плазмотрон получает совсем не тот воздух, который оператор видел минуту назад.
Проверяйте давление при открытом потоке в режиме, который разрешен производителем. Сливайте конденсат, следите за влагоотделителем, не допускайте масла из изношенного компрессора. Слишком мало воздуха перегревает комплект и ухудшает выброс расплава; слишком большой поток тоже способен сделать дугу нестабильной и ускорить износ электрода.
Если компрессор подбирается заново, ориентируйтесь не на объем ресивера, а на реальную производительность при рабочем давлении. Подробный расчет есть в статье какой компрессор нужен для плазмореза.
| Наблюдение | Вероятная причина | Что проверить сначала |
|---|---|---|
| Отверстие овальное или с выемкой | Двойная дуга, низкий прожиг, касание неподходящим соплом | Высоту старта, тип расходника и инструкцию |
| Сопло черное, внутри налет | Влага, масло или грязь в воздухе | Фильтр, конденсат, шланг и компрессор |
| Электрод с глубокой ровной лункой, сопло целое | Большой ресурс наработан или завышен поток газа | Предел износа и давление в рабочем режиме |
| Новая пара повреждается за несколько запусков | Несовместимый комплект, неправильная сборка или ток выше номинала | Артикулы, посадку деталей и установленный ток |
| Рез косой, дуга уходит в одну сторону | Изношенное сопло, завихритель или неверная высота | Круглость отверстия и положение плазмотрона |
Таблица не заменяет диагностику. Один симптом бывает у нескольких причин. Если плазморез не прорезает металл, дуга рвется или шлака внезапно стало много, сверяйтесь с отдельным разбором почему плазморез плохо режет.
- Модель плазмореза и фотографию заводской таблички.
- Маркировку плазмотрона, а не только аппарата.
- Фото старого сопла, электрода, завихрителя и колпачка рядом.
- Длину деталей, диаметр, резьбу и положение уплотнителей.
- Рабочий ток, тип поджига и способ реза с касанием или зазором.
- Артикул из инструкции или старой упаковки, если он сохранился.
Не выбрасывайте использованный комплект, пока новый не установлен и не проверен на пробном резе. Пакеты тоже подписывайте. Через полгода фраза «эти короткие медные» уже не поможет отличить две похожие версии.
Когда выбор плазмотрона еще не сделан, полезно сначала понять разницу между контактным и бесконтактным поджигом. От конструкции старта зависит не только удобство, но и набор деталей.
Иногда поиск редкого сопла обходится дороже новой горелки. Это относится к поврежденному плазмотрону, слишком короткому рукаву и старой серии, которую перестали поддерживать. Для компактного аппарата часто рассматривают PT-31, для среднего тока SG-55, для более мощной ручной резки P-80. Но разъем и способ поджига сверяют до оплаты, а не после распаковки.
Ниже выведены реальные плазмотроны Svarmax, к которым подбирают свои сопла и электроды. Это не взаимозаменяемые варианты. Карточки нужны, чтобы сравнить семейства, длину рукава и рабочий ток. Сам аппарат можно выбрать в разделе плазморезов.
Для точного подбора пришлите менеджеру фотографии и маркировку по чек-листу выше. Так вероятность получить комплект «почти такой же» становится заметно меньше.
Совпавшая резьба лишь позволяет закрутить деталь. Хороший рез она не обещает. Соплу надо сформировать струю на заданном токе, электроду занять свое место внутри головки. Иными словами, сначала модель плазмотрона и номер пары. После установки все равно придется проверить воздух и режим.
После установки сделайте короткий пробный рез на чистом металле. Не повышайте ток сразу, если результат плохой. Сначала проверьте сборку, давление под потоком, высоту и скорость. Хороший расходник не исправит влажный воздух или неправильный прожиг, зато в исправной системе даст ровную дугу и предсказуемый ресурс.
Частые вопросы
Нет. Одинаковая надпись CUT-40 или CUT-60 может встречаться на аппаратах с разными плазмотронами. Сначала определите серию горелки, затем сверяйте артикул, форму, резьбу и допустимый ток расходника.
Осматривать их нужно парой. Для многих плазмотронов производитель рекомендует совместную замену, но универсального правила для всех систем нет. Следуйте руководству именно к своему плазмотрону и не оставляйте сильно изношенный электрод с новым соплом.
Отверстие перестает быть ровным и круглым, получает выемку или заметно увеличивается. Одновременно дуга может отклоняться, рез становится шире или косее, а шлака появляется больше. Проверяйте сопло только на отключенном и остывшем плазмотроне.
На вставке электрода появляется углубление. Небольшая ровная лунка является частью нормального износа, а глубокая, неровная или смещенная требует проверки и замены по пределу из инструкции. Единой допустимой глубины для всех плазмотронов нет.
Самостоятельно увеличивать размер сопла не стоит. Сопло, электрод, завихритель и режим образуют согласованный комплект. Неподходящее отверстие меняет форму и скорость струи, поэтому результат может стать хуже даже при меньшем нагреве детали.
Частые причины: влажный или грязный воздух, неверное давление и расход, ток выше рейтинга сопла, слишком низкий прожиг, поврежденный электрод, неправильная сборка и несовместимые детали. Начинайте с инструкции, фильтра воздуха и осмотра всей пары.
Нет. Отверстие является точной частью газового канала, а царапина или изменение геометрии отклоняет плазменную струю. Не рассверливайте и не выправляйте сопло: загрязнение удаляйте только способом, разрешенным производителем, а поврежденную деталь заменяйте.
Сфотографируйте плазмотрон целиком, его маркировку, старое сопло и электрод с нескольких сторон, резьбу и все детали комплекта. Добавьте модель аппарата, рабочий ток и размеры старых деталей. Один снимок плазмореза спереди обычно не решает задачу.
