Как заточить цепь бензопилы: угол, диаметр напильника и ограничитель глубины
Цепь редко становится тупой за один спокойный рез. Сначала стружка мельчает, пилу приходится чуть сильнее прижимать, потом она начинает греть шину или уходить в сторону. После контакта с землёй всё происходит быстрее: несколько секунд в песке иногда портят кромки сильнее, чем целая машина чистых дров.
Подправить цепь круглым напильником можно дома и прямо возле места работы. Сложность не в самом движении. Нужно правильно определить цепь, выбрать диаметр напильника, сохранить угол и не сделать левую сторону короче правой. Отдельно проверяют ограничители глубины. Если просто «наточить зубья поострее» и слишком низко спилить ограничители, пила станет агрессивной, начнёт вибрировать, а риск обратного удара возрастёт.
Ниже разберём ручную заточку без догадок. Главный ориентир — данные производителя вашей цепи. Популярные цифры 30°, 4,0 или 4,8 мм полезны для понимания, но не заменяют маркировку на звене и подходящий шаблон.
Остановите и обесточьте пилу, наденьте перчатки, очистите гарнитуру и закрепите шину. Найдите самый короткий исправный режущий зуб и отметьте его. Круглым напильником нужного диаметра точите изнутри наружу только движением вперёд, выдерживая заводской угол. Сначала обработайте зубья одного направления, затем второго, сохранив одинаковую длину. Ограничители глубины проверяйте отдельным калибром и стачивайте плоским напильником только до разрешённого уровня.
После заточки верните рабочее натяжение цепи и проверьте подачу масла. Первый рез делают без лишнего давления на чистой древесине. Крупная ровная стружка и прямой рез — хороший знак. Если пилу продолжает уводить, причина может быть не только в цепи, но и в изношенной шине.
Острая цепь сама втягивается в древесину и выбрасывает заметную стружку. Когда вместо неё летит мелкая пыль, а пилу приходится проталкивать, кромки уже затуплены. Не ждите момента, когда инструмент почти перестанет резать. Регулярная лёгкая правка снимает меньше металла и продлевает жизнь зубьев.
| Что заметно в работе | На что это похоже | Что проверить до заточки |
|---|---|---|
| Мелкие опилки вместо стружки | Кромки режущих зубьев округлились | Чистоту цепи и наличие блестящих площадок на зубьях |
| Пилу нужно сильно давить | Цепь затуплена либо ограничители слишком высокие | Зубья, ограничители и правильность установки цепи |
| Рез постоянно уходит вбок | Левые и правые зубья отличаются | Их длину, углы, а также износ шины |
| Шина греется, появляется дым | Возможны тупая цепь, перетяжка или нехватка масла | Смазку и натяжение прежде, чем продолжать работу |
| После земли цепь резко перестала пилить | Абразив повредил кромки сразу на многих зубьях | Нет ли сколов, трещин и слишком глубоких повреждений |
Подробная диагностика случаев, когда бензопила дымит, греет гарнитуру или режет дугой, есть в материале почему бензопила плохо пилит и уходит в сторону. Здесь сосредоточимся именно на геометрии цепи.
Для выбора инструмента нужен как минимум шаг цепи и её точная серия. Маркировку ищут на ведущем звене или ограничителе глубины, затем сверяют с паспортом пилы либо упаковкой цепи. Надпись 3/8 сама по себе недостаточна: существует низкопрофильная 3/8 LP или Picco и полноразмерная 3/8. Напильники у них обычно разные.
Не подбирайте диаметр по длине шины, мощности двигателя или толщине ведущего звена. Эти параметры важны при покупке гарнитуры, но не дают однозначного размера напильника. Если маркировка стёрлась, измерьте шаг и воспользуйтесь таблицей конкретного производителя. Как определить шаг, паз и число ведущих звеньев, мы отдельно разобрали в статье о том, как подобрать цепь и шину для бензопилы.
В таблице приведены распространённые ориентиры из рекомендаций производителей. Они специально не оформлены как универсальный закон. Например, для полноразмерной цепи 3/8 у STIHL встречается 5,2 мм, а у других серий используется 5,5 мм. Приоритет всегда у таблицы именно вашей цепи.
| Шаг или тип цепи | Часто используемый круглый напильник | Важное уточнение |
|---|---|---|
| 1/4 Picco | 3,2 мм | Значение характерно для отдельных компактных цепей; сверяйте серию |
| 1/4 | 4,0 мм | Не путать с низкопрофильной 1/4 Picco |
| 3/8 LP, 3/8 P, Picco | 4,0 мм | Низкопрофильная цепь, часто на бытовых и аккумуляторных пилах |
| .325 | 4,8 мм | Распространённый ориентир, но проверка модели обязательна |
| 3/8 полноразмерная | 5,2 или 5,5 мм | Размер зависит от производителя и серии цепи |
| .404 | 5,5 мм | Профессиональные цепи; используйте фирменную таблицу |
Слишком тонкий напильник уходит глубоко в пазуху зуба и формирует чрезмерно агрессивный «крючок». Слишком толстый держится высоко и плохо обновляет боковую режущую кромку. В обоих случаях верхняя грань может казаться острой, а цепь всё равно будет резать тяжело.
По рекомендациям Oregon над верхней пластиной оставляют примерно пятую часть диаметра напильника; в руководствах STIHL встречается ориентир около четверти. Разница ещё раз показывает, почему удобнее пользоваться державкой или роликовым шаблоном для своей цепи.
Большинство бытовых цепей для поперечного пиления точат примерно под 30° к направлению шины. Но встречаются 25°, 35° и другие значения. У цепей для продольного распила угол может быть около 10°. Поэтому правило «всем выставить 30°» годится только как отправная точка.
На верхней пластине зуба часто есть сервисная риска. Она показывает направление угла и одновременно служит ориентиром предельного износа. Державку с линиями держат параллельно этой риске. Круглый напильник обычно располагают поперёк шины под 90°, хотя для некоторых цепей производитель задаёт дополнительный наклон около 10°. Не угадывайте его самостоятельно.
Угол боковой кромки отдельно «на глаз» не выставляют. Он получается из сочетания правильного диаметра, высоты напильника и положения державки. Именно поэтому смена напильника на похожий, но более тонкий способна сделать цепь нервной даже при сохранённых 30° сверху.
- круглый напильник для пильных цепей нужного диаметра;
- державка, роликовая направляющая или комплект 2-в-1 для вашей цепи;
- плоский напильник и калибр ограничителя глубины;
- тиски либо переносные тиски для устойчивой фиксации шины;
- маркер для контрольного зуба;
- щётка, ветошь, перчатки и защитные очки;
- штангенциркуль для сравнения длины зубьев, если цепь уже точили неровно.
Специальный цепной напильник отличается формой и насечкой. Случайный круглый слесарный инструмент подходящего диаметра не обязательно даст нужный профиль. А калибр ограничителя нельзя заменять линейкой: речь идёт о долях миллиметра и геометрии конкретной цепи.
Бензиновый двигатель глушат, дают ему остыть и снимают колпачок со свечи, если это предусмотрено инструкцией обслуживания. У электропилы вынимают вилку, у аккумуляторной — батарею. Работать с подключённым инструментом нельзя. Перчатки нужны не только во время пиления: свежая кромка легко режет пальцы.
Очистите цепь от смолы и опилок, осмотрите заклёпки, ведущие звенья и зубья. Трещина, деформированное звено или разболтанная заклёпка — не повод потренироваться с напильником, а причина заменить цепь.
Шину зажимают в тисках через мягкие накладки, не сдавливая паз. Для заточки цепь слегка подтягивают, чтобы зуб не качался, а после обслуживания обязательно возвращают обычное рабочее натяжение. Во время проходов включают тормоз цепи. Чтобы передвинуть следующий участок, тормоз отпускают, цепь перемещают рукой в перчатке и снова блокируют.
- Найдите контрольный зуб. Выберите самый короткий из исправных зубьев, полностью уберите с него повреждение и отметьте маркером. Остальные придётся привести к его длине.
- Установите державку. Линии угла направьте параллельно шине или заводской риске. Напильник должен лежать на нужной высоте.
- Точите изнутри наружу. Давление прикладывают только на ходе вперёд. На обратном движении напильник приподнимают, чтобы не затуплять насечку.
- Работайте ровными проходами. Поворачивайте напильник понемногу, чтобы он изнашивался равномерно. Не раскачивайте его вверх-вниз.
- Пройдите один ряд зубьев. Сначала удобно обработать все зубья, смотрящие в одну сторону. Затем развернуть пилу или изменить положение и перейти ко второму ряду.
- Сравните длину. Количество движений помогает сохранить равномерность, но окончательный ориентир — одинаковая длина зубьев и полностью восстановленная кромка.
При лёгком притуплении действительно может хватить двух-трёх проходов. После земли один зуб потребует больше. Не оставляйте его повреждённым только ради одинакового счёта. Сначала восстанавливают контрольный зуб, потом под него подгоняют остальные.
Правая рука почти всегда давит не так, как левая. Если проходить обе стороны одинаковое число раз, но с разным усилием, один ряд постепенно станет короче. Пила начнёт выбирать древесину одной стороной и уводить шину по дуге.
Маркер помогает увидеть, где напильник действительно снимает металл. После нескольких проходов краска должна равномерно исчезнуть с рабочей кромки. Если осталось пятно, изменять угол наугад не надо: проверьте диаметр и высоту напильника. На сильно разной цепи полезен штангенциркуль. Все зубья сводят к самому короткому исправному, а не к среднему.
Перед каждым режущим зубом находится выступ — ограничитель глубины, или raker. Разница высот между ним и верхушкой зуба определяет толщину стружки. Зуб после каждой заточки становится ниже, поэтому со временем ограничитель оказывается относительно слишком высоким: кромка острая, а в древесину почти не входит.
Слишком низкий ограничитель ещё хуже. Зуб хватает чрезмерно толстую стружку, цепь дёргается, вибрация и нагрузка растут, повышается склонность к обратному удару. Поэтому его не спиливают «немного на всякий случай».

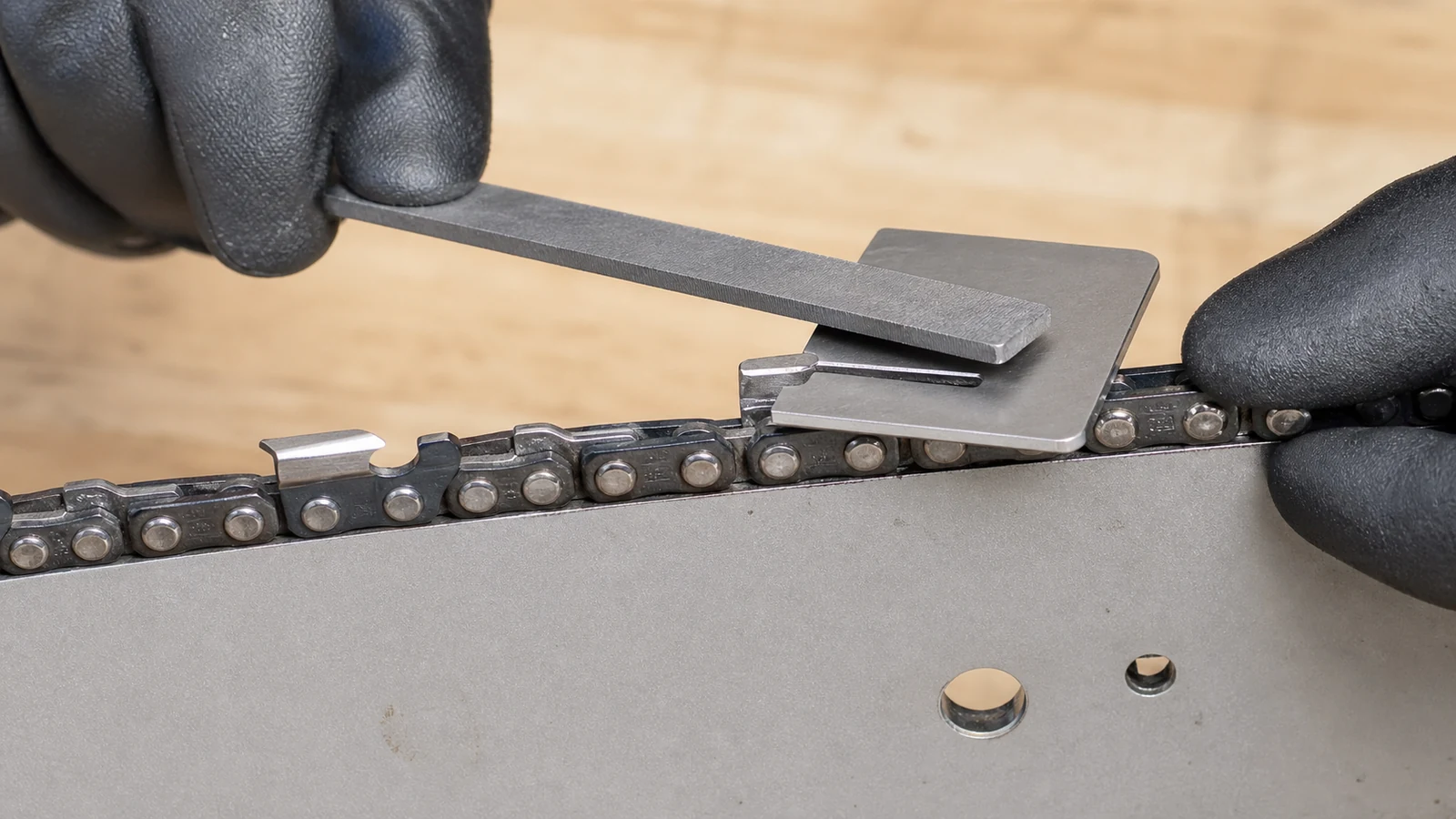

Положите подходящий к шагу и серии цепи калибр так, как требует его инструкция. Если ограничитель выступает в рабочее окно, снимите лишнее плоским напильником до уровня шаблона. У некоторых систем калибр во время движения напильника остаётся на цепи, у других служит только для измерения и перед стачиванием снимается. Следуйте правилам именно вашего приспособления.
При обычном износе ограничители часто проверяют после третьей-пятой правки режущих зубьев. Это не жёсткий календарь. Если цепь после камня или земли пришлось заметно укоротить, калибр нужен сразу. Бывает и наоборот: после лёгкой правки ограничитель ещё находится ниже шаблона, и трогать его не следует.
Проверяйте все ограничители, а не один возле отметки. После ручных заточек длина зубьев может отличаться, значит и относительная глубина получится разной. Завершая работу, слегка скруглите переднюю часть ограничителя по сервисной форме, не снижая его верхнюю точку ниже допуска.
Круглый напильник удобен для регулярной правки. Цепь можно не снимать, металла уходит мало, а работа занимает несколько минут. Для одной-двух пил это основной способ обслуживания.
Станок помогает, когда зубья сильно повреждены, заметно отличаются по длине или цепей много. Он точнее повторяет заданный угол, но легко снимает лишнее. Слишком глубокая подача сокращает ресурс, а перегрев меняет свойства кромки. Если зуб посинел, оператор уже торопится: нужны лёгкие короткие касания и одинаковая настройка для обеих сторон.
Станок не отменяет проверку ограничителей, дефектов цепи и её точной геометрии. В разделе заточных машин есть модели именно для пильных цепей; ниже несколько подходящих вариантов выводятся отдельными товарными плитками.
| Ошибка | Что получается | Как исправить подход |
|---|---|---|
| Напильник выбран только по надписи 3/8 | Неверный профиль кромки | Уточнить LP/Picco или полноразмерную серию |
| Напильником пилят туда и обратно | Насечка быстрее забивается и изнашивается | Давить вперёд, на обратном ходе приподнимать |
| Левый и правый ряд точат с разным усилием | Пилу уводит в сторону | Работать от контрольного зуба и сравнивать длину |
| Ограничители спиливают без калибра | Слабый рез либо агрессивная цепь с вибрацией | Использовать шаблон для точной модели цепи |
| Шину сильно зажимают голыми губками тисков | Можно повредить паз и кромки | Фиксировать через мягкие накладки без деформации |
| Цепь точат до полного отказа резать | За один раз приходится снимать много металла | Чаще делать лёгкую правку |
Цепь не восстанавливают при трещинах, повреждённых ведущих звеньях, деформированных заклёпках и других дефектах, запрещённых инструкцией. Сервисная риска на зубе показывает предел, дальше которого стачивать нельзя. Husqvarna также приводит ориентир замены, когда верхняя часть самого длинного режущего зуба стала короче 4 мм.
Сильный удар о металл может оставить глубокий скол. Теоретически его можно сточить, но тогда все остальные зубья придётся укоротить до той же длины. Иногда новая цепь безопаснее и дешевле потерянного ресурса. Остроту пальцем не проверяют: осматривают кромку, используют маркер и делают контрольный рез после полной сборки.
Товарный блок ниже не заменяет круглый напильник в каждом гараже. Здесь собраны устройства для тех, кто обслуживает несколько цепей, выравнивает сильно повреждённые зубья или хочет повторяемую настройку угла. Перед покупкой сравните диапазон цепей, регулировки, размер диска, фиксацию и наличие расходников.
Хорошая заточка начинается не с напильника. Сначала находят точную цепь, осматривают её и выбирают инструмент. Затем отмечают самый короткий исправный зуб, выдерживают заводской угол и приводят к нему оба ряда. Ограничители измеряют отдельным калибром — не по памяти и не на глаз.
Не доводите цепь до состояния, когда пилу приходится всем весом заталкивать в древесину. Два-три аккуратных прохода после первых признаков притупления обычно полезнее большой редкой заточки. А если после ровной цепи рез всё равно уходит в сторону, осмотрите шину и ведущую звёздочку: напильник не исправляет износ всей гарнитуры.
Частые вопросы
Сначала уточните тип цепи. Для низкопрофильной 3/8 Picco или 3/8 LP часто используют круглый напильник 4,0 мм. Для обычной полноразмерной 3/8 встречаются 5,2 и 5,5 мм в зависимости от производителя и модели. Надёжнее свериться с маркировкой цепи и её таблицей заточки.
Для многих поперечных цепей ориентир составляет 30 градусов к шине, но у отдельных моделей бывает 25 или 35 градусов. Продольные цепи могут иметь угол около 10 градусов. Сохраняйте заводскую метку на зубе или используйте шаблон для конкретной цепи.
Чаще всего левые и правые зубья получились разной длины, получили разные углы или с одной стороны снято больше металла. Возможны также износ паза и кромок шины. Сравните обе группы зубьев с самым коротким исправным зубом и отдельно осмотрите шину.
Фиксированного числа нет. При лёгком притуплении иногда хватает двух-трёх ровных проходов, после контакта с землёй требуется больше. Сначала полностью уберите повреждение на контрольном зубе, затем одинаково обработайте остальные, сохраняя равную длину.
Его не стачивают автоматически при каждой правке зубьев. При нормальном износе производители советуют проверять ограничители после нескольких заточек, часто после третьей-пятой, и после сильного восстановления повреждённой цепи. Снимать металл нужно только через подходящий к цепи калибр.
Используйте специальный круглый напильник для пильных цепей нужного диаметра. Обычный слесарный напильник может иметь неподходящую форму и насечку. Для ограничителей глубины нужен плоский напильник и цепной калибр.
Цепь меняют при трещинах, повреждении заклёпок или ведущих звеньев, достижении метки предельного износа режущего зуба и других дефектах из инструкции. Некоторые производители указывают замену, когда длина верхней части самого длинного зуба стала меньше 4 мм.
