Как варить полуавтоматом тонкий металл 0,6–1,5 мм без прожогов
Обычно всё начинается вполне удачно. На ненужном обрезке точки аккуратные, звук ровный. Переходим к латке на машине, задерживаем горелку буквально на миг — края уже нет. С листом 0,6–1,5 мм разница между прихваткой и дыркой иногда помещается в одно лишнее нажатие. А бывает, что отверстий нет вообще, но после обеда возвращаешься к детали и видишь на ней волну.
Поэтому разговор про тонкий металл я бы начинал не с ампер. Сначала кромки и зазор. Потом подача проволоки. Потом порядок точек и паузы. Будем говорить об обычной низкоуглеродистой стали, из которой делают кузовные панели, короба и кожухи. С оцинковкой, нержавейкой и алюминием набор материалов уже другой. Цифры ниже не копируйте на аппарат вслепую: даже две машины одной модели могут варить по-разному из-за сети, рукава и расходников. Нужен обрезок того же листа.
Короткий ответ: как не прожечь тонкий металл
Для чистой стали берём сплошную проволоку 0,6 или 0,8 мм и газ. Покрытие снимаем с лица и с обратной стороны, если к ней есть доступ. Латку выставляем заподлицо, массу цепляем рядом на голый металл. В инструкции находим начальный режим. На этом подготовка регуляторов заканчивается, а настройка только начинается: впереди несколько пробных точек.
Длинного шва на кузовной панели не будет. Будет точка. Затем ещё одна, но уже на другом конце. Потом прихватки между ними. Металл успевает остывать, усадка распределяется по детали. Да, работа двигается медленно. Но здесь интересен не рекорд по скорости, а панель, которая после зачистки осталась прежней формы.
Почему лист прогорает и коробится
«Убавить напряжение» — только один из возможных ответов на прожог. На пробнике всё могло быть правильно, а в настоящем стыке появился просвет. Горелка ушла дальше от металла. Новая точка попала рядом с ещё горячей. Свободная кромка в любом случае сдаётся первой: за ней нет массы холодной стали, которая приняла бы тепло.
Волна появляется без всякого прожога. Каждый нагретый участок расширяется, после остывания шов его стягивает. Десять прихваток подряд с одной стороны складывают усилия в одном направлении. Тут полезно иногда отложить горелку, посмотреть вдоль панели на отражение лампы и приложить линейку. Если участок уже заметно теплее соседних, следующей точке там пока делать нечего.
Что подготовить до включения полуавтомата
Первые десять минут лучше провести со щёткой, абразивом и зажимами. Краску, ржавчину, герметик и цинк в зоне шва снимают до чистого металла. Причём с обратной стороны тоже, если к ней можно подобраться. По грязной кромке дуга то гаснет, то резко оживает. Сварщик держит кнопку дольше, пытаясь поймать ванну, и сам создаёт условия для прожога.
С кузовом есть ещё одна проверка, которую нельзя пропускать: что находится за панелью? Там встречаются жгуты проводки, мастика, обивка, топливные трубки. Всё горючее убирают или надёжно защищают до поджига дуги. От краски и оцинковки образуются опасные аэрозоли, поэтому нужны удаление покрытия, вытяжка и подходящая защита дыхания. Закрытые ёмкости и элементы топливной системы не заваривают по краткой инструкции из блога. Это уже работа по специальной безопасной процедуре.
Теперь сам полуавтомат. Масса — на чистом металле рядом со швом. Ролик — под выбранный диаметр. Прижим не должен буксовать, но и превращать круглую проволоку в овальную тоже не должен. Посмотрите на наконечник: разбитое отверстие даёт плавающий контакт. На профиле 3 мм это ещё можно принять за «характер аппарата», на кузовном листе разница между соседними точками видна сразу.
Газ или флюсовая проволока для листа 0,6–1,5 мм
На чистой стали проще всего учиться со сплошной омеднённой проволокой и газом. Шлака нет: отпустили кнопку и сразу видим, получилась точка или капля лежит сверху. Аргоновая смесь с углекислотой обычно брызгает меньше и даёт мягкую дугу. На чистом CO₂ тоже варят, просто попасть в спокойный режим на тонком крае бывает труднее.
Не ставьте расход газа «с запасом». Слабого потока не хватит для защиты, а слишком сильный создаёт завихрения возле сопла и быстро расходует баллон. Ориентир берут из инструкции, затем проверяют сопло, соединения и отсутствие сквозняка.
Порошковая самозащитная проволока выручает на выезде. Для тонкой кузовной латки это скорее компромисс: дыма и брызг больше, точку закрывает шлак, некоторые марки работают горячо. Полярность берут только с упаковки конкретной проволоки. Общий порядок описан в статье о том, как настроить полуавтомат, подачу и полярность.
Проволока 0,6 или 0,8 мм: что выбрать
Для листа 0,6–1 мм логично попробовать проволоку 0,6 мм. За одно короткое нажатие в ванну попадает меньше металла, точку легче дозировать. Но тонкая проволока не любит плохо настроенный тракт: грязный канал, залом рукава или перетянутый ролик быстро превращают ровное потрескивание в рывки.
Проволока 0,8 мм продаётся чаще и подходит для большего числа работ. На листе 0,9–1,5 мм она обычно удобна, а после кузовной латки той же катушкой можно варить профиль. На стали 0,6–0,8 мм ею тоже работают, если аппарат стабилен внизу диапазона и точка остаётся действительно короткой. Выбирая омеднённую сварочную проволоку, сверяйте не только цифру на катушке. Под неё нужны правильные ролик, наконечник и канал.
| Толщина стали | Практичный диаметр | С чего начинать технику | Главный риск |
|---|---|---|---|
| 0,6–0,8 мм | 0,6 мм; 0,8 мм после пробы | Одиночные очень короткие точки вразброс | Кромка исчезает быстрее, чем образуется точка |
| 0,9–1,0 мм | 0,6 или 0,8 мм | Прихватки с паузами и постоянным контролем обратной стороны | Накопленный нагрев незаметно ведёт панель |
| 1,2 мм | Чаще 0,8 мм | Короткие стежки или серия точек после пробного образца | Попытка сразу вести длинный валик |
| 1,5 мм | 0,8 мм | Короткие участки с переходом по детали | Перегрев края и деформация длинного шва |
Как подобрать стартовую настройку без гадания
Откройте инструкцию или таблицу под крышкой. Найдите свою толщину, газ и диаметр проволоки. Это первая точка настройки, не ответ на все случаи. У синергетического аппарата выберите материал и проволоку, после чего всё равно проверьте результат. Автоматика не знает, что в сети сейчас 205 В, а между кромками латки остался просвет.
Пробуйте не длинным швом, а такими же короткими нажатиями, как будете делать на детали. Проволока долбит в лист и отталкивает горелку? Сначала проверяем контакт и тракт, затем соотношение подачи и напряжения. Дуга вытянулась, шипит, край быстро краснеет — снова возвращаемся к базовым значениям. Нормальный режим слышится частым ровным потрескиванием. Рука не борется с горелкой, а каждая точка повторяет предыдущую.
| Что видно или слышно | Вероятная причина | Что проверить первым |
|---|---|---|
| Проволока толкает горелку, отдельные хлопки | Подача велика для выбранного напряжения или плохой контакт | Массу, наконечник, ролик; затем немного уменьшить подачу |
| Дуга длинная, кромка быстро оплавляется | Слишком много тепла или мала подача | Вернуться к базовой настройке и менять один параметр |
| Точка лежит сверху и легко отрывается | Недостаточное проплавление или грязная поверхность | Очистку, массу, зазор и короткую пробу с небольшой коррекцией |
| Поры и рваная поверхность | Нет нормальной газовой защиты, грязь или сквозняк | Газовый тракт, сопло, расход, чистоту и защиту от ветра |
Чужие цифры с видео можно записать, но не стоит сразу переносить их на автомобиль. Шкалы у аппаратов разные. Сеть в одном гараже жёсткая, в другом проседает через длинный удлинитель. Возьмите две полоски того же листа, соберите такой же стык и потратьте на них пять минут. Это самый дешёвый этап кузовной сварки.

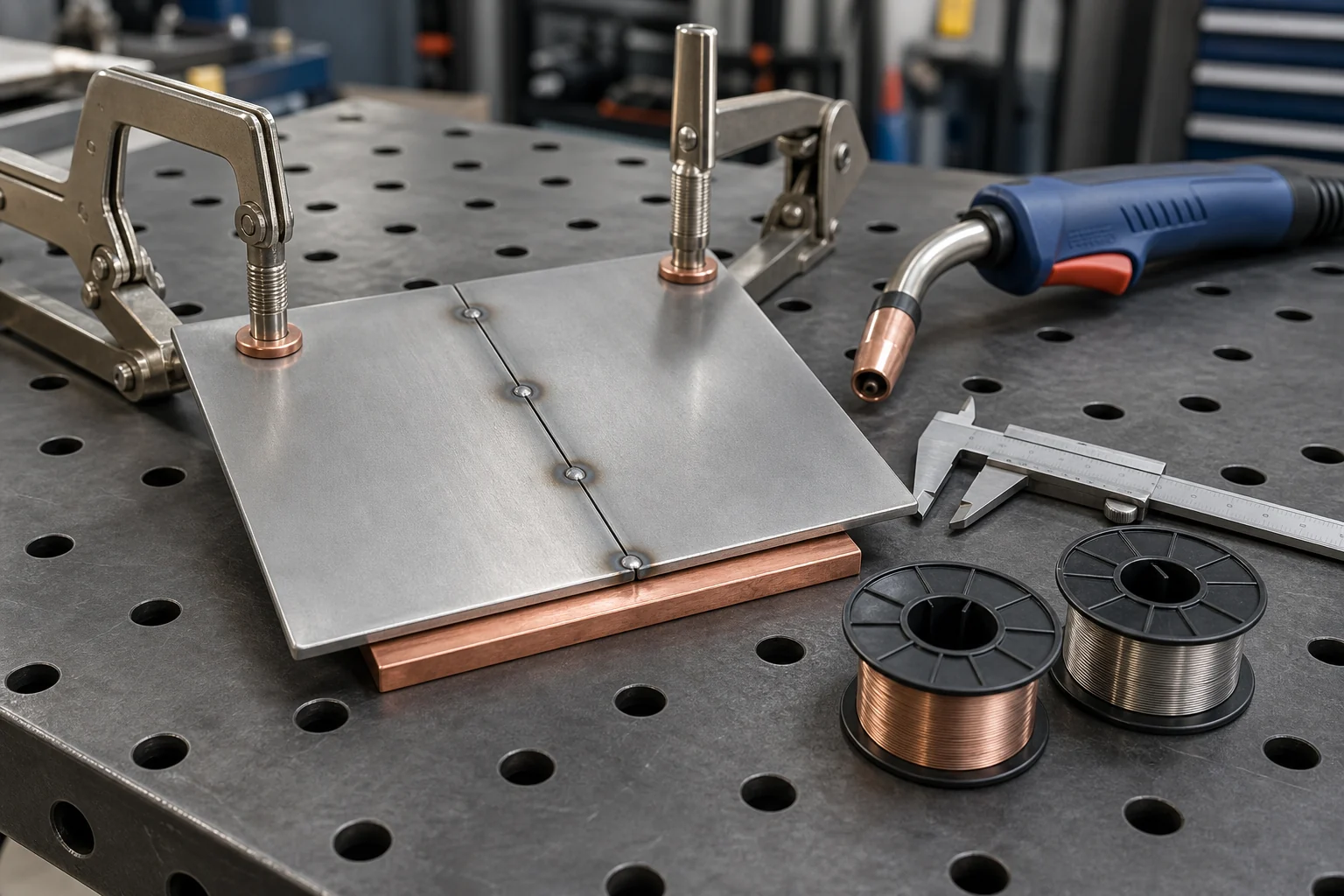

Подгонка деталей и зазор: половина результата
Плохую подгонку не удаётся «доварить настройками». Если одна кромка выше другой, дуга сначала съедает верхний край, пока нижний ещё остаётся холодным. Кузовные зажимы, прихваточные клещи и временные опоры нужны именно для того, чтобы листы лежали в одной плоскости. Магнит рядом с дугой может мешать её стабильности, поэтому после фиксации его лучше убрать подальше.
Теперь зазор. Он небольшой, одинаковый по всей длине и заранее испытан на обрезках. Через широкий просвет приходится строить мост из жидкого металла; кромки в этот момент уже перегреты. Но и силой втиснуть латку без малейшего просвета не всегда удачная идея: при расширении она способна подняться. Здесь нет одной цифры для всех панелей. Длинный мягкий участок и короткая жёсткая деталь ведут себя по-разному.
Как ставить прихватки вразброс
Представьте, что прихватками нужно не заполнить шов, а сначала удержать его геометрию. Одна точка в хорошо подогнанном месте. Следующая — далеко от неё. Потом середины больших промежутков. Если сразу идти слева направо, каждая новая горячая точка помогает предыдущей тянуть лист в ту же сторону.
На длинной панели сперва получается редкий пунктир. Затем между точками появляется второй, более частый. Красный край предыдущей прихватки ещё заметен? Туда не возвращаемся. Температуру пальцем не проверяем; просто переходим на другой конец детали. Паузы здесь не признак слабого аппарата. Это часть технологии.
Стыковой шов на тонком листе
Стык хорош после отделки: слой металла не удваивается, ремонт почти не выступает. Плата за это — чувствительность к любому плавающему зазору. Удобный приём: начать точку на уже готовой прихватке, где металла больше, и только на мгновение перевести ванну на свободную кромку. У неё появляется опора, а прямого нагрева меньше.
Дальше тот же пунктир уплотняется. Не надо проверять, удастся ли протянуть два сантиметра «на одном дыхании». Даже без дырки получится широкая горячая полоса, и после остывания она укоротится. Заполняйте промежутки по всей длине. По мере набора шва тепло отводится лучше, однако темп всё равно диктует температура панели, а не желание поскорее закончить.
Нахлёст и пробочные точки
На нахлёсте нижний лист работает как поддержка и теплоотвод, поэтому первые удачные точки получить легче. Есть и обратная сторона: соединение толще, а между слоями после небрежной обработки поселится влага. Внутренние поверхности очищают и после сварки защищают от коррозии. Для наружной кузовной панели нахлёст подходит не всегда.
Сваривая край, держите дугу больше на нижнем листе и лишь коротко захватывайте верхний. Пробочная точка устроена иначе: в верхней детали есть отверстие, сами листы плотно стянуты. Сначала надо связаться с основанием, затем заполнить отверстие. Красивая круглая «пуговица» сверху ещё не доказывает, что нижний лист действительно проплавился. Разломайте пробный образец и посмотрите.
| Соединение | Что важно при сборке | Как распределять тепло | Типичная ошибка |
|---|---|---|---|
| Стык | Одна плоскость и одинаковый малый зазор | Набирать шов точками вразброс | Перекрывать большой просвет длинной дугой |
| Нахлёст | Плотный прижим и чистые внутренние поверхности | Больше направлять в нижний лист | Перегревать свободную верхнюю кромку |
| Пробочная точка | Отверстие в верхнем листе и отсутствие зазора между слоями | Сначала связаться с нижним листом, затем заполнить отверстие | Получить красивую пробку без проплавления основания |
Медная подкладка и теплоотвод
Доступ к обратной стороне стоит использовать. Плотно прижатый кусок чистой меди принимает часть тепла и не становится продолжением стального шва. Расплаву есть на что опереться. Особенно заметна помощь у свободного края, возле старого отверстия и при ремонте маленького пропала.
Ключевое слово — плотно. Болтающаяся тонкая полоска меди почти бесполезна. Нужна достаточно массивная, чистая подкладка без неизвестного покрытия. И чудес от неё ждать не стоит: сантиметровый зазор, ржавую кромку и заведомо горячий режим медь не исправит.
Как держать горелку и куда смотреть
Одинаковые прихватки трудно получить, если каждый раз меняется вылет проволоки. Держите его коротким, в пределах инструкции к горелке, и не уводите наконечник далеко от листа. Сильный наклон растягивает пятно нагрева. Для точки удобнее положение, близкое к перпендикуляру, с небольшим углом для обзора.
Смотреть надо на края ванны. Как только расплав связал обе стороны, кнопку отпускают. Добавочная доля секунды «для крепости» на тонком листе часто делает ровно наоборот. Светофильтр маски подбирают так, чтобы до поджига был виден стык, а после — границы маленькой ванны. Сварка наугад быстро выдаёт себя неровным шагом точек.
Как не повести панель
Геометрию выставляют на холодной детали. После первых точек приложите линейку, посмотрите на отражение света вдоль панели. Если участок начал подниматься, не стоит тут же прижимать его мощным зажимом и продолжать сварку. Сначала дайте металлу остыть и поймите, куда его стянуло.
Мокрая тряпка кажется быстрым решением, но резкий и неравномерный перепад температуры сам создаёт напряжения. Проще разнести точки по детали и оставить ей время на естественное охлаждение. Осторожность нужна и после сварки. Если долго давить лепестковым кругом в одном месте, тонкий лист нагреется уже от зачистки. Хороший шов можно испортить на последнем шаге.
Что делать, если прожог уже появился
Кнопку отпускаем сразу. Горячий край отверстия нельзя «догнать» длинной дугой: он будет плавиться и отступать. Пусть место остынет. Затем уберите рыхлые края и посмотрите, что осталось. Маленький пропал удобно закрывать с медной подкладкой, наращивая короткие точки от здорового металла к центру.
Вытянутое большое отверстие лучше превратить в аккуратный вырез и сделать новую вставку. Заполнить такой провал одной проволокой технически иногда удаётся, но вокруг останется широкая зона нагрева и сильная усадка. Это плохой обмен.
После ошибки снова берём пробник. Был ли одинаковый зазор? Не вернулись ли мы на горячую точку? Не вырос ли вылет? Если аппарат то толкает проволоку, то гасит дугу, проверьте подающий тракт, наконечник, массу, газ и сеть. Отдельный материал поможет разобраться, почему полуавтомат плюётся, рвёт дугу или не варит.
Какой полуавтомат подойдёт и финальный чек-лист
У аппарата для тонкого листа важен низ диапазона. Посмотрите, насколько спокойно он держит короткую дугу, ровно ли тянет проволоку 0,6/0,8 мм, есть ли подходящие ролики и наконечники. Максимальные амперы на коробке в кузовной работе почти ничего не объясняют. Для частого ремонта удобен евроразъём и нормальная доступность расходников. Отфильтрованные модели собраны в разделе полуавтоматов для СТО и кузовных работ.
- Сделайте пробник из того же металла и повторите реальный тип соединения.
- Очистите кромки, место массы и обратную сторону зоны сварки.
- Проверьте ролик, наконечник, полярность и защитный газ.
- Выставьте базовый режим по инструкции, затем меняйте только один параметр.
- Зафиксируйте детали без ступеньки и большого плавающего зазора.
- Ставьте точки вразброс и постоянно уходите на холодный участок.
- Следите за всей панелью, а не только за красивым видом одной прихватки.
- Перед кузовной сваркой уберите горючие материалы и проверьте скрытую сторону.
Ниже появятся реальные модели из каталога Svarmax. Мы отобрали аппараты, у которых заявлена работа с тонкой проволокой и кузовными задачами. Перед покупкой сравните минимальный рабочий диапазон, протяжку, комплект и расходники. Можно прислать толщину листа, фотографию будущего соединения и данные сети. По такой информации аппарат подбирается гораздо точнее, чем по просьбе «дайте самый мощный».
