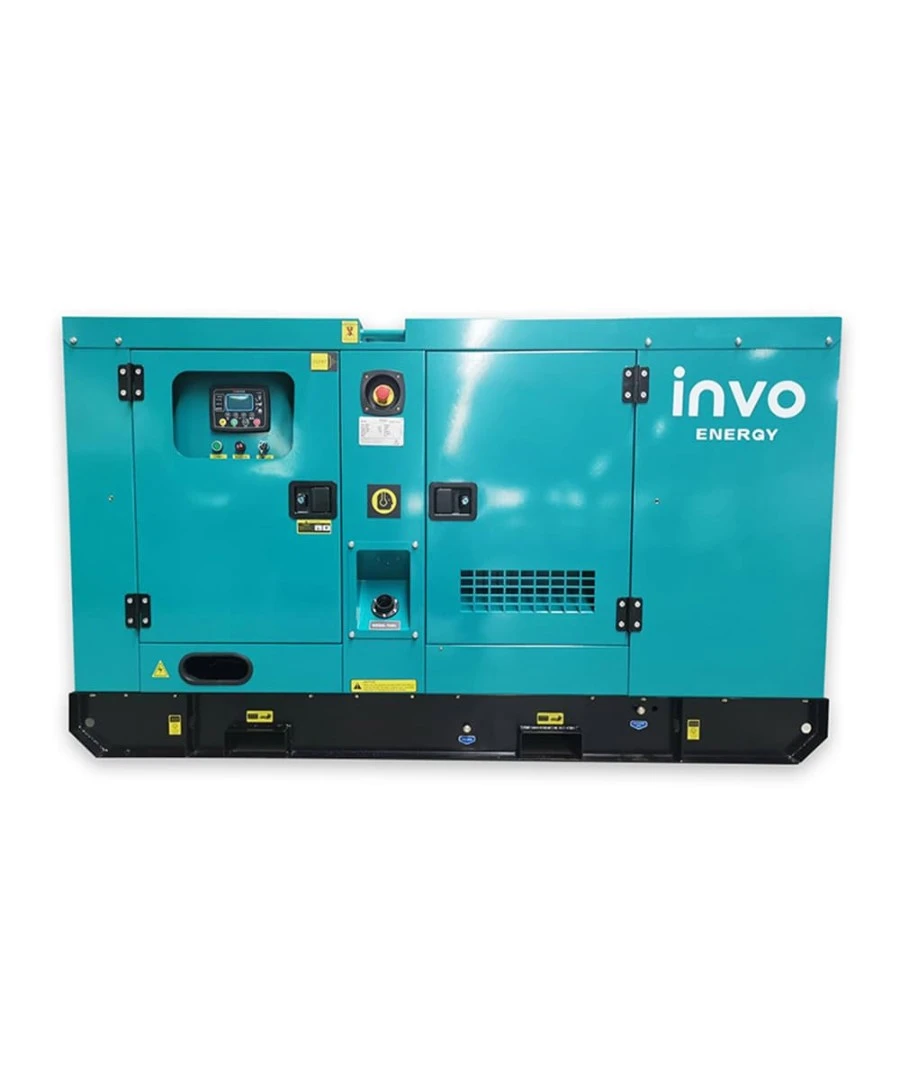

Дизельный генератор INVO DGS35R с АВР 25 кВт

INVO DGS35R с АВР — дизельный резерв на 25 кВт для объекта

Пропало питание — остановился насос, погас свет в мастерской, оборудование ждёт перезапуска. Для объекта с такой нагрузкой нужен уже полноценный дизельный резерв. INVO DGS35R с АВР рассчитан на 25 кВт номинально, до 28 кВт максимально. В корпус встроена автоматика ввода резерва, доступны выходы 230/400 В. Станцию подбирают под список потребителей и заранее готовят к подключению.

Что должно остаться в работе при отключении

Начните со списка: освещение, насос, станки, вентиляция, рабочие места. Отметьте, что включается одновременно и какие двигатели запускаются под нагрузкой. Номинальные 25 кВт / 31 кВА — отправная точка для расчёта. Максимум 28 кВт / 35 кВА не стоит закладывать как постоянный режим.

С однофазными приборами есть отдельный момент. Наличие розетки 230 В ещё не даёт возможности забрать через неё всю мощность станции. Нагрузку распределяют между фазами и проверяют каждый выход по схеме. Если на объекте несколько мощных однофазных потребителей, это нужно обсудить до покупки.

Две похожие аббревиатуры, разные задачи

АВР/ATS нужен, чтобы переводить объект на резервное питание. У DGS35R шкаф уже внутри корпуса, но подключение и настройку под вашу сеть всё равно выполняют отдельно. Управляет станцией контроллер DATAKOM D300. Двигатель запускает электростартер; для аккумулятора предусмотрено зарядное устройство от внешней сети.

AVR — регулятор выходного напряжения. Он работает со своим участком задачи, а переключение источников остаётся за АВР/ATS. Поэтому при заказе важно различать эти обозначения. Отдельного внешнего шкафа в комплекте нет: речь идёт именно о встроенном.

Ricardo, жидкостное охлаждение и подготовка к запуску

Внутри установлены четырёхцилиндровый дизель Ricardo R4100D и альтернатор INVO SZN184G. Двигатель охлаждается жидкостью; предусмотрен предстартовый подогрев. Двигатель и альтернатор размещены на виброзащитных подушках, чтобы уменьшить передачу колебаний на раму.

Бак на 85 л встроен в нижнюю часть монтажной рамы, уровень топлива отслеживается электронным датчиком. Крышка бака закрывается на замок. Интервал между заправками рассчитывают под фактическую нагрузку и расход топлива, чтобы заранее организовать обслуживание станции на объекте.

Место установки продумывают до доставки

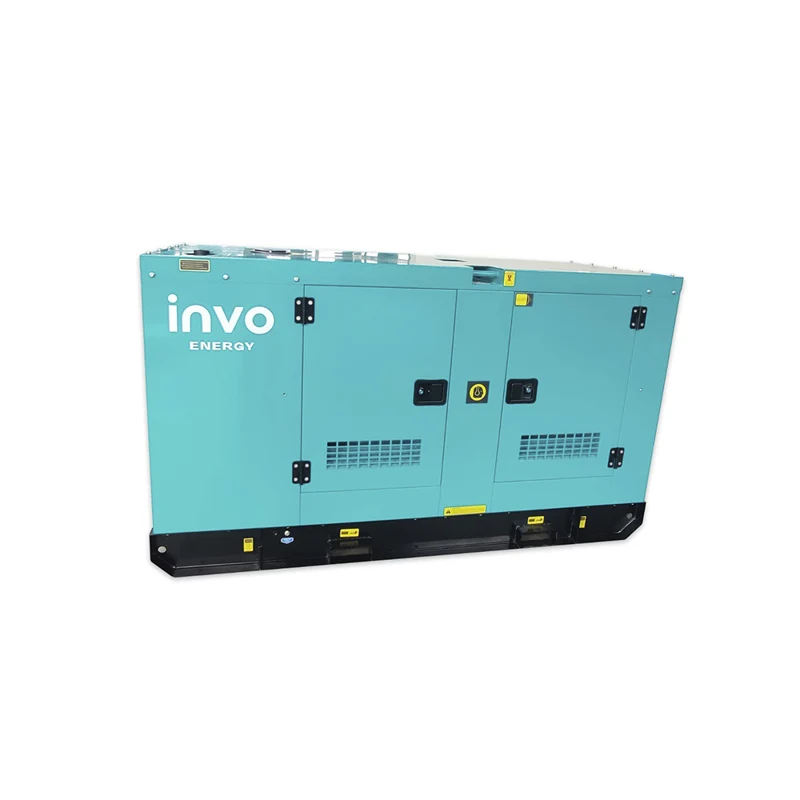

Габариты станции — 2100 × 900 × 1250 мм, масса — 890 кг. Для разгрузки, размещения и дальнейшего обслуживания заранее готовят площадку и подходящую технику. Шумозащитный антивандальный кожух и оцинкованные элементы корпуса и рамы рассчитаны на практичную эксплуатацию, однако не заменяют правильную организацию места установки.

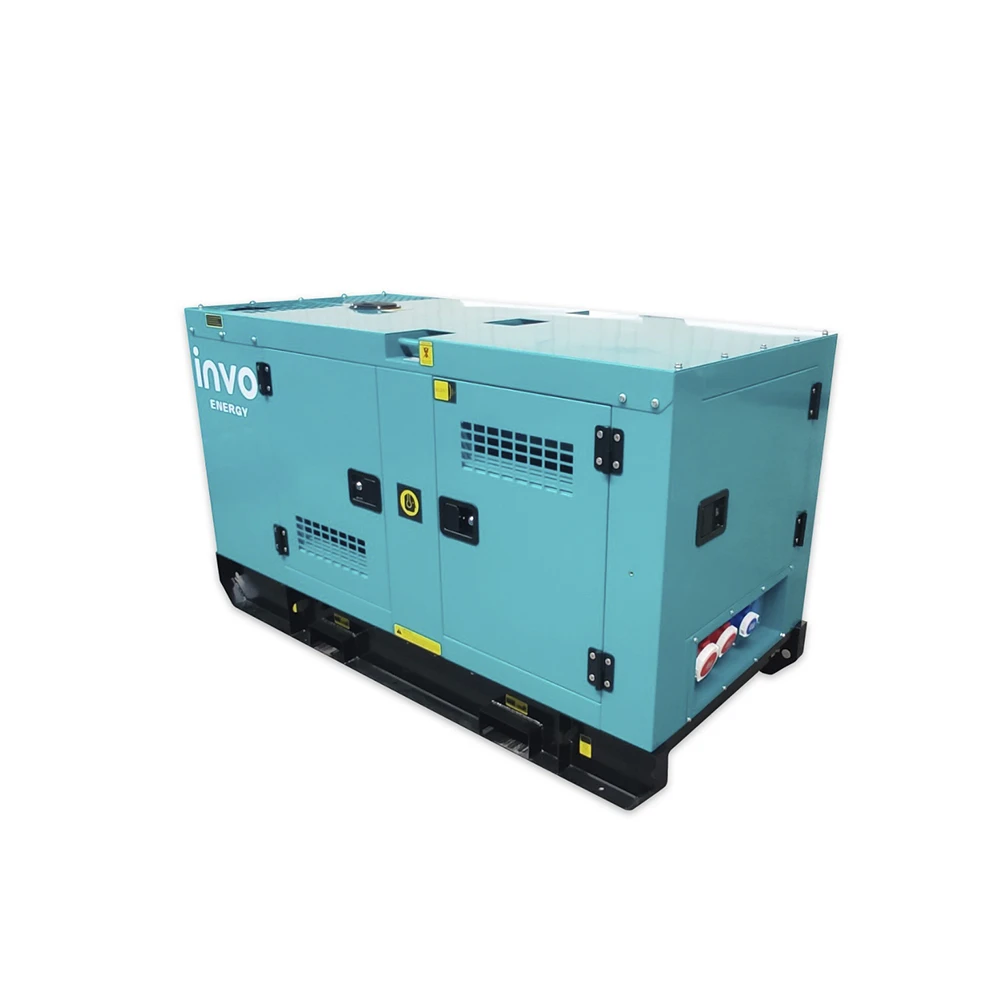

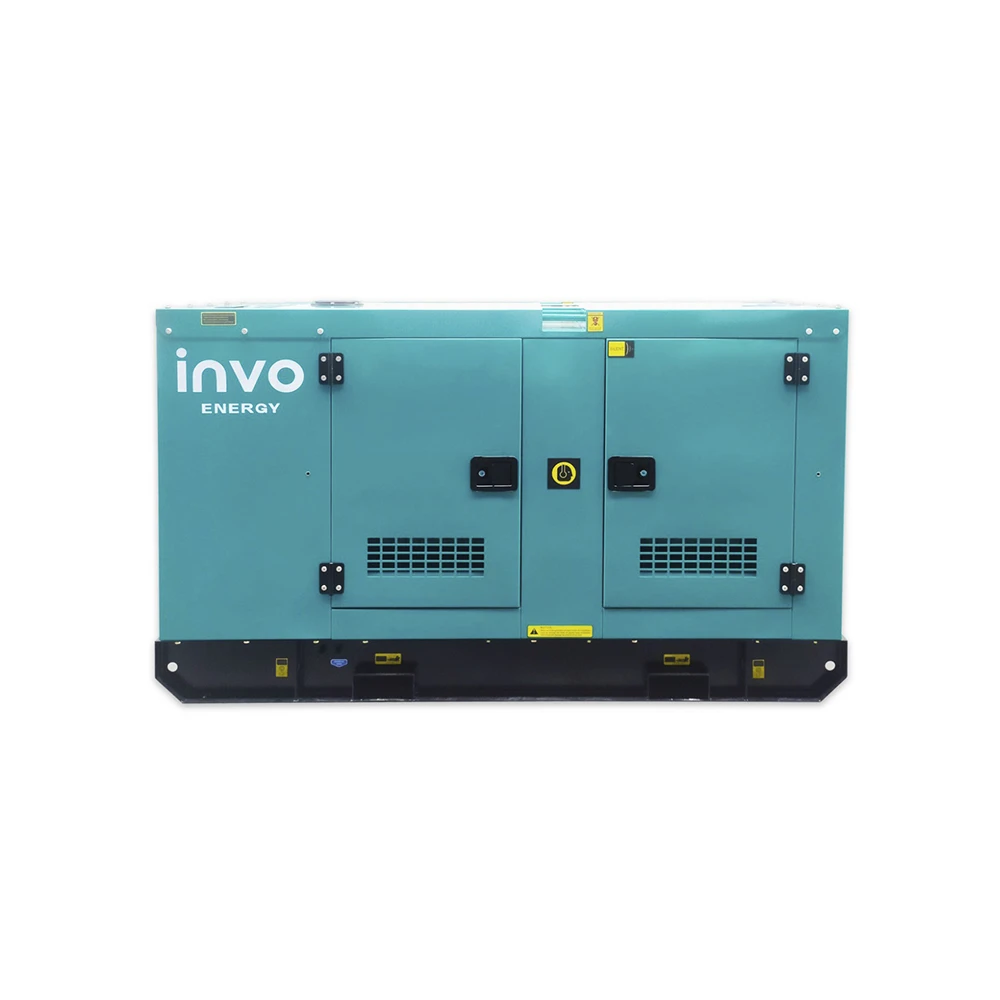

Пять дверей дают доступ к узлам, для обслуживания предусмотрены два сливных отверстия — для антифриза и моторного масла. В проекте нужно учесть вентиляцию, отвод выхлопа, электрическое подключение и проходы для сервиса. Установка и пусконаладка требуют профильных специалистов.

Технические характеристики DGS35R

• Тип: дизельная генераторная установка со встроенным АВР/ATS.
• Номинальная мощность: 25 кВт / 31 кВА.
• Максимальная мощность: 28 кВт / 35 кВА.
• Выходы: однофазные 230 В и трёхфазные 400 В; частота: 50 Гц.
• Заявленный ток: 45,1 А.
• Запуск: электростартер, автоматический запуск через АВР.
• Двигатель: Ricardo R4100D, 4 цилиндра; в характеристиках указан наддув.
• Охлаждение: жидкостное; предстартовый подогрев двигателя: есть.
• Альтернатор: INVO SZN184G; регулятор напряжения: AVR.
• Контроллер: DATAKOM D300.
• Топливный бак: 85 л, встроенный в раму; электронный датчик уровня топлива.
• Объём масляного картера: 13 л.
• Зарядное устройство аккумулятора от внешней сети: встроенное.
• Исполнение: шумозащитный антивандальный кожух; оцинкованные элементы корпуса и рамы.

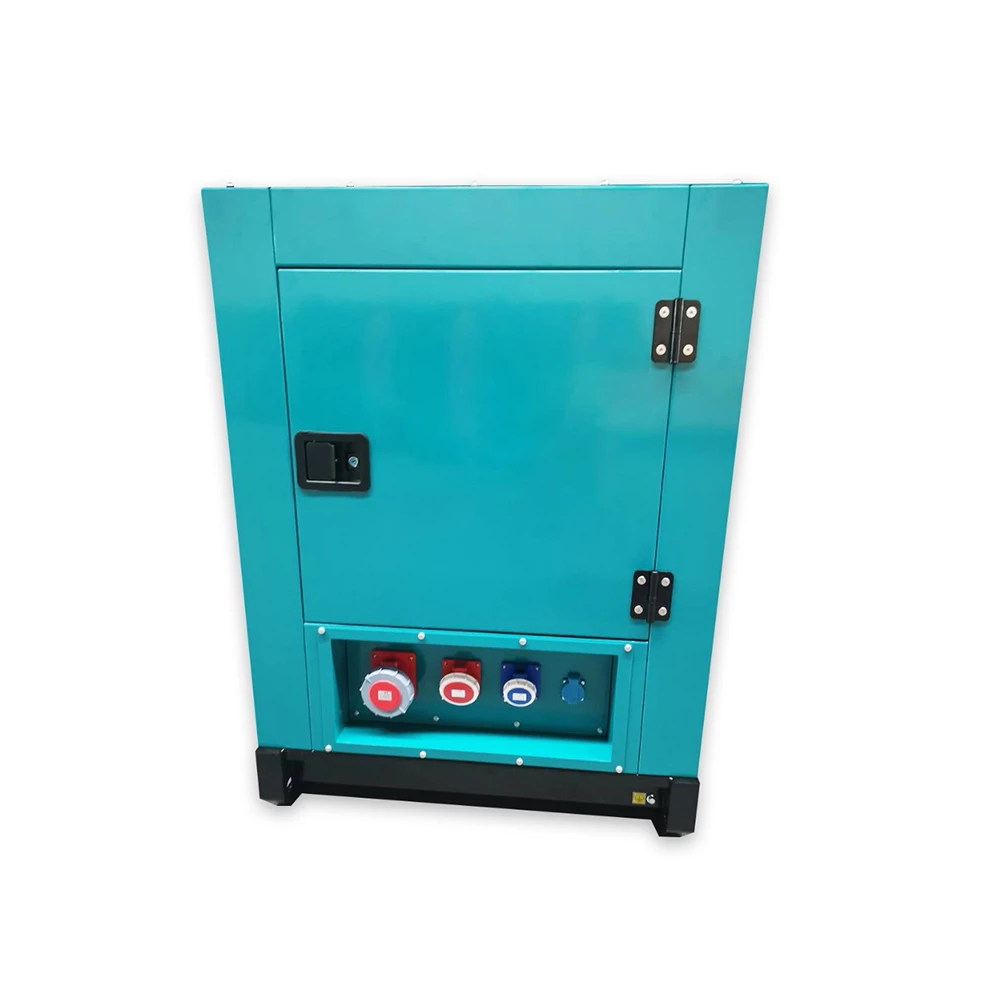

• Силовые розетки по обозначениям поставщика: 1 × 63 А / 380 В, 1 × 32 А / 380 В, 1 × 16 А / 230 В и 1 евророзетка 16 А / 230 В.
• Сервис: 5 дверей, 2 сливных отверстия для антифриза и масла; замок крышки бака.
• Размеры Д×Ш×В: 2100 × 900 × 1250 мм.
• Масса: 890 кг.
• Гарантия: 24 месяца.
• Артикул производителя: DD0005338.

Комплектация и заказ

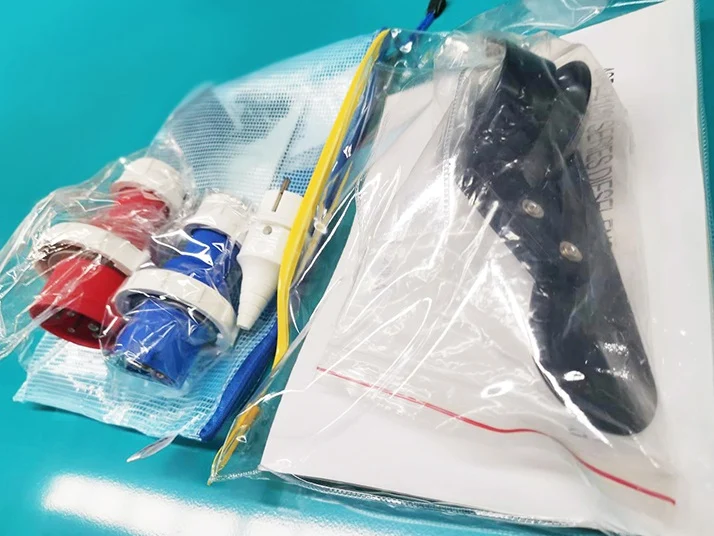

Генераторная установка INVO DGS35R, встроенный шкаф АВР, инструкция/паспорт, гарантийный талон и крышка глушителя. Отдельный внешний шкаф АВР не заявлен. Состав разъёмов, принадлежностей и параметры актуальной поставки стоит сверить перед отгрузкой: производитель обновляет комплектацию.

При заказе INVO DGS35R с АВР в Свармакс начните с оборудования: что должно работать постоянно, что запускается по очереди, какие двигатели стоят на объекте. Затем обсудим доставку. Станция весит почти тонну, поэтому свободный подъезд и способ разгрузки стоит проверить заранее, а не искать решение в день приезда машины.
